一個輸出通道可以并接多個功放嗎？
發布日期：2019-1-23   點擊次數：

在項目設計或者應用中經常會遇到一個非常實際的問題：處理器輸出通道數量較少，而功放數量較多，處理器輸出與功放輸入之間硬件無法一一對應進行連接。如果配置有源信號分配器，那么有源信號分配器將決定整套系統的安全性與聲音動態品質。


功放的信號LINK輸出端口，在功放內部是與輸入端口并聯的結構，因此使用功放的LINK端口連接下一臺功放，也屬于信號并聯的結構。

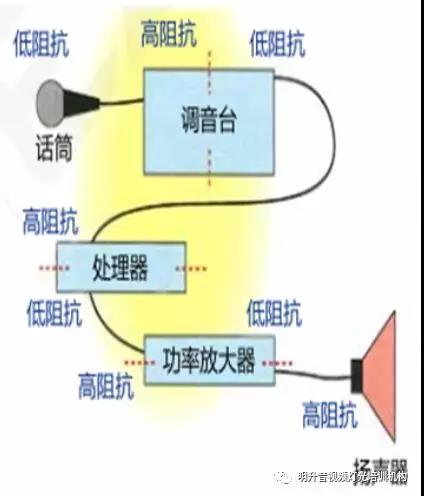

處理器的一個輸出通道能否并接多個功放？這就需要了解處理器的輸出阻抗是多少，以及功放的輸入阻抗是多少了。


輸出阻抗越小，驅動下一級的能力越強：輸出電壓恒定不變的情況下，如果輸出阻抗越小，產生的驅動電流越大，因此驅動能力越強。


輸入阻抗越大，越容易被驅動：輸入電壓恒定不變的情況下，如果輸入阻抗越大，允許被驅動的電流越小，因此容易被驅動。所以只要滿足輸入阻抗值≥輸出阻抗值的10倍即可。


舉例：

如果一臺處理器輸出通道的阻抗是600Ω，功放的輸入阻抗為10000Ω（10KΩ）。


如果兩臺功放并聯（輸入阻抗為5000Ω）連接處理器的一個輸出通道（600Ω），因此輸入阻抗值（5000Ω）小于輸出阻抗值×10倍（6000Ω）。那么這款處理器的一個輸出通道只能連接一臺功放的一個輸入通道。


如果一臺處理器輸出通道的阻抗是200Ω，功放的輸入阻抗為10000Ω（10KΩ）。


如果四臺功放并聯（輸入阻抗為2500Ω）連接處理器的一個輸出通道（200Ω），系統滿足輸入阻抗值（2500Ω）大于輸出阻抗值×10倍（2000Ω）。那么這款處理器的一個輸出通道可以連接四臺功放的四輸入通道。
