avh無線麥克風消除互調失真的解決方法!
發布日期:2021-4-6 點擊次數:
無線麥克風失真?
無線麥克風的發射器輸出級與接收器輸入級的非線性電路是很重要的。在調頻發射機輸出或調頻接收機輸入級有多個頻率進入非線性電路,或者RF放大器過度驅動為非線性操作,輸入信號則會產生附加的頻率。附加頻率被稱為互調產物。引起的干擾稱之為互調失真。
哪些情況會發生互調?
發射器之間距離過近就會發生互調,從一個發射器輻射的信號在附近的發射器的輸出級中產生互調產物;フ{(diào)產物將與受影響的調頻發射機的調諧載波頻率一起發送。如果系統中的接收器調諧到與互調產物相同的頻率,則這些接收器就可能會遇到互調失真。如果接收天線與發射機太靠近,也會發生互調,從而在接收機輸入級產生互調產物。
影響互調的因素有哪些?
產生互調產物的頻率在數學上與原始載波頻率相關。上表顯示了可在雙載波系統中生成的所有2至5階互調產物的頻率;フ{(diào)產物的階是指其相對功率水平。關于互調功率水平,有幾點:1、互調產物的功率與載波功率的平方成正比,并與調頻發射機之間的物理距離的平方成反比。2、距離緊湊的高功率下工作的發射器將產生比遠距離間隔的較低功率下工作的發射器更強的互調產物。3、互調產物的功率隨著階數的增加而降低。二階互調產物包含的功率大于三階,而三階功率大于四階,依此類推。

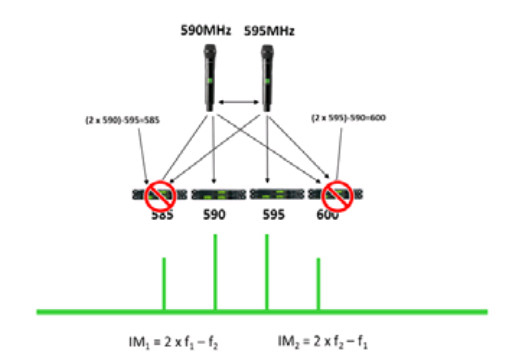

2個載波頻率可以在(2×f1)-f2和(2×f2)-f1處生成3階互調產物。對于590MHz和595MHz的載波頻率,可以在585MHz和600MHz下生成IM產物。如果另一個無線麥克風在585MHz或600MHz下工作,則可能會產生互調失真。
上圖描繪了第二種最常見的互調情況。同時使用的三個發射器可以產生六個帶內三階和三個帶內五階互調產物。在這種情況下,互調產物可以占用原始3個載波頻率附近的9個頻率。為避免潛在的互調失真問題,大多數制造商建議在任何3階互調產物和任何調諧載波頻率之間的最小裕度為250kHz。
解決方法
在實際操作中控制互調時,最重要的是要理解調諧的載波頻率可能不是系統中產生的唯一頻率。我們無法人為計算超過兩個或三個發射機組成的系統中可能出現互調產物的頻率。是有一些簡單的方法可以協調這些頻率。
目前很多無線系統中均包含群組信道矩陣,旨在提供預先配置的兼容頻率集,同時考慮所有潛在的帶內第3和第5 階互調產物。如果使用這種方法協調系統,重要的是要記住信道矩陣的干凈頻譜。
無線麥克風的發射器輸出級與接收器輸入級的非線性電路是很重要的。在調頻發射機輸出或調頻接收機輸入級有多個頻率進入非線性電路,或者RF放大器過度驅動為非線性操作,輸入信號則會產生附加的頻率。附加頻率被稱為互調產物。引起的干擾稱之為互調失真。
哪些情況會發生互調?
發射器之間距離過近就會發生互調,從一個發射器輻射的信號在附近的發射器的輸出級中產生互調產物;フ{(diào)產物將與受影響的調頻發射機的調諧載波頻率一起發送。如果系統中的接收器調諧到與互調產物相同的頻率,則這些接收器就可能會遇到互調失真。如果接收天線與發射機太靠近,也會發生互調,從而在接收機輸入級產生互調產物。
影響互調的因素有哪些?
產生互調產物的頻率在數學上與原始載波頻率相關。上表顯示了可在雙載波系統中生成的所有2至5階互調產物的頻率;フ{(diào)產物的階是指其相對功率水平。關于互調功率水平,有幾點:1、互調產物的功率與載波功率的平方成正比,并與調頻發射機之間的物理距離的平方成反比。2、距離緊湊的高功率下工作的發射器將產生比遠距離間隔的較低功率下工作的發射器更強的互調產物。3、互調產物的功率隨著階數的增加而降低。二階互調產物包含的功率大于三階,而三階功率大于四階,依此類推。
2個載波頻率可以在(2×f1)-f2和(2×f2)-f1處生成3階互調產物。對于590MHz和595MHz的載波頻率,可以在585MHz和600MHz下生成IM產物。如果另一個無線麥克風在585MHz或600MHz下工作,則可能會產生互調失真。
上圖描繪了第二種最常見的互調情況。同時使用的三個發射器可以產生六個帶內三階和三個帶內五階互調產物。在這種情況下,互調產物可以占用原始3個載波頻率附近的9個頻率。為避免潛在的互調失真問題,大多數制造商建議在任何3階互調產物和任何調諧載波頻率之間的最小裕度為250kHz。
解決方法
在實際操作中控制互調時,最重要的是要理解調諧的載波頻率可能不是系統中產生的唯一頻率。我們無法人為計算超過兩個或三個發射機組成的系統中可能出現互調產物的頻率。是有一些簡單的方法可以協調這些頻率。
目前很多無線系統中均包含群組信道矩陣,旨在提供預先配置的兼容頻率集,同時考慮所有潛在的帶內第3和第5 階互調產物。如果使用這種方法協調系統,重要的是要記住信道矩陣的干凈頻譜。
