早年，國家煤礦安監局關于印發《煤礦安全監控系統升級改造技術方案》中明確規定要實現井下有線和無線傳輸網絡的有機融合、多系統的融合可采用地面方式，但是鼓勵新安裝的系統采用井下方式融合。為響應國家政策，廣播系統應實現多系統融合接入，可與環境監測、人員定位等系統融合。實現多系統聯動，特殊情況發生應急廣播，做到的事前有預警、事中有報警與事后有救援方案的廣播，及時傳達礦山應急部署與應對方案播報。

在礦山安全生產過程中，有許多行業要求，政策標準需要及時傳達給全體員工，亟需一套媒介實現公共信息的播報，而礦山用公共與應急廣播系統按照礦山行業要求，可實現礦山企業在公共信息播報與應急廣播的需求。礦井通訊與應急廣播作為礦井通訊重要一環急需得到大力扶植發展與研究。

1 研發背景
礦井通訊與應急廣播系統是除監控系統、人員定位、緊急避險等系統之外重要的六大系統之一，需要投入大量的科研力量進行深入研究與集成應用的拓展[1]。礦山用公共與應急廣播系統的開發既符合國家政策的要求，也滿足行業與市場發展的需求，同時也拓展了研究院在礦井通訊系統方向的發展與延伸。

應急廣播技術在國內外并不屬于全新的技術，技術發展成熟，有良好的技術基礎與眾多的應用案例，在礦山的應用也很廣泛，但是在礦山實際應用過程中普遍存在系統不穩定，獨立運行與其他系統不能融合與交互等問題。為順應國家新標準的制定與執行，按照新的要求必須發展應急廣播與其他系統的融合與聯動，工作面安裝廣播終端、實現調度系統、SIP電話等互撥互通，因此亟需礦山用公共信息與應急廣播系統，與礦山用其他安全輔助系統融合，實現SIP協議設備的互聯互通，用以輔助礦山安全生產工作。

2 系統功能設計
礦山用公共信息與應急廣播系統是一套集緊急信息的廣播、公共信息播報為一體的通信系統。專為礦山企業開發的融合當今前沿計算機技術、通訊技術、網絡廣播技術的新一代廣播系統，具有技術先進、可靠性高、抗干擾性強、音質好、擴音范圍廣、廣播方式多種多樣等特點[2]。

1）多種廣播方式。①全體廣播：對廣播系統網絡內連接的所有廣播終端發布播報信息;②分區域廣播：對特定的區域內的廣播終端發布播報信息;③定點廣播：對廣播系統網絡內連接的任意一個特定廣播終端發布播報信息;④緊急廣播：使用應急廣播話筒，進行緊急信息的播報。

2）雙向通話功能。系統設計雙向通話功能，通過網絡尋呼話筒可與井下分站進行全雙工對講；分站與分站之間進行全雙工對講；緊急時，分站可一鍵與網絡尋呼話筒進行全雙工對講，即通過尋呼話筒等設備，或者通過礦山用公共信息與應急廣播軟件系統向終端進行通話，終端需要上上端通話時，按下通話按鈕，即可與管理中心通話。

3）音源種類豐富。礦山用公共信息與應急廣播系統支持播報的語音格式豐富，不受設備形式與類型的限制。

4）自動播放功能。礦山用公共信息與應急廣播系統可通過上位機軟件個性化定制自動播放的規則，可設置時間、播報的內容、播報的范圍等信息。

5）廣播終端狀態監測功能。系統通過上位機管理軟件自動巡檢各廣播終端的值機狀態，是否發生故障，并及時進行提醒。

6）系統可與監控系統、人員定位融合，實現聯動預報警。礦山用公共信息與應急廣播系統支持與主流監控系統、人員定位等安全輔助系統的融合與聯動。根據監控系統統一平臺推送的聯動條件進行相應的聯動動作：①定位系統應在收到應急聯動條件后，按其分站地址，對識別卡進行廣播報警，或取消廣播報警;②廣播系統應在收到應急聯動條件后，按其分站地址、報警地點，播放報警，或取消報警[3]。

7）統計分析功能。礦山用公共信息與應急廣播系統支持設備狀態的記錄與存儲，并進行歷史數據的統計與分析。具有報表等打印功能。報表包括：分站運行故障報表、分站播放記錄報表等。

礦山用公共信息與應急廣播系統井下設備供電電源工作電壓是AC127/380/660 V；系統中各個分站輸出的話音強度≥85 dB,失真度≤10%；軟件主體畫面響應時間不大于3 s，其余畫面應不大于5 s；系統最大配接容量為:礦用本安型廣播分站32臺、網絡尋呼話筒1臺；備用電源在電網停電后，備用電源應能保證分站正常工作時間不小于2 h[4]。電源波動適應能力強，井下設備在額定電壓75%～110%范圍內波動。

3 系統結構構成

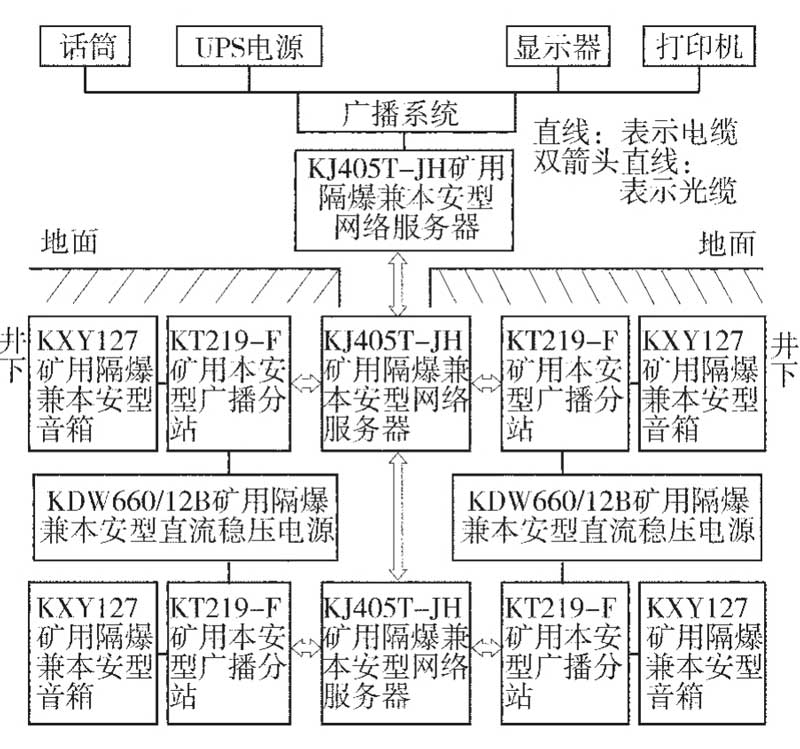

礦山用公共信息與應急廣播系統采用全新理念搭建，將信號通過IP尋址方式送到礦用本安型廣播分站，分站把音頻信號傳送到終端礦用隔爆兼本安型音箱[5]。主要設備包括信號源部分、系統管理軟件及管理用上位機、信號傳輸部分、礦用本安型廣播分站、礦用隔爆兼本安型音箱等[6]。最簡系統結構組成圖如圖1。

4 主要關鍵技術
1）SIP 協議使用。SIP(Session Initiation Protocol）是1個應用層的信令控制協議。用于創建、修改和釋放1個或多個參與者的會話。這些會話可以是Internet多媒體會議、IP電話或多媒體分發。會話的參與者可通過組播（multicast）、網狀單播（unicast）或兩者的混合體進行通信[7-8]。礦山用公共信息與應急廣播系統要實現與支持SIP協議設備的互聯互通，必須支持SIP協議。充分理解SIP協議工作原理與流程，充分利用SIP的便利實現與其他設備的融合。

2）軟硬件通訊協議探討與制定。礦山用公共信息與應急廣播系統主要包括硬件和軟件開發2個部分，要充分考慮各種情況，盡可能的制定一套完善的軟硬件之間的通訊協議。既要滿足目前的功能設計的需要，又要盡可能的考慮到技術發展與橫向設備融合的需要，探討制定一套通訊協議。

3)ARM開發技術。根據IEEE（國際電機工程師協會）的定義，嵌入式系統（ARM）是“控制、監視或者輔助裝置、機器和設備運行的裝置”（原文為devices used to control,monitor,or assist the operation of equipment,machinery or plants） [9]。 這主要是從應用上加以定義的，從中可以看出嵌入式系統是軟件和硬件的綜合體，還可以涵蓋機械等附屬裝置。嵌入式系統的核心是嵌入式微處理器[10]。ARM處理器的3大特點是：耗電少功能強、16位/32位雙指令集和眾多合作伙伴[11]。

礦山用公共信息與應急廣播系統的硬件設備基于ARM進行開發，需要充分理解嵌入式開發原理與實現方法，這是礦山用公共信息與應急廣播系統的研發成功與否的關鍵。

5 結語
礦山用公共信息與應急廣播系統經過了研發和工業測試階段，目前已在眾多的礦山企業安裝運行，運行狀況良好，系統功能完善，并以其友好的界面，使用方便等特點被廣大礦上企業用戶所接受，發揮了為礦山安全生產提供安全保障的作用，并與其他安全生產輔助系統無縫融合，為國家礦山行業的安全與發展保駕護航。


參考文獻：
［1］ 張偉杰，肖開泰.煤礦應急管理集成信息系統設計［J］.中國安全生產科學技術，2014（1） ：87-91.
［2］ 李建生.礦用智能安全廣播系統的應用［C］∥第23屆全國煤礦自動化與信息化學術會議暨第5屆中國煤礦信息化與自動化高層論壇論文集.北京:中國煤炭學會煤礦自動化專業委員會，2013.
［3］ 莊嚴，張偉杰.監控與應急廣播系統聯動的實現［J］.煤礦安全，2018，49（1）：126-128.
［4］ AQ 6201—2006煤礦安全監控系統通用技術要求［S］.
［5］ 劉登彪，歷洪衛，朱本崗，等.煤礦井下廣播系統的研究與應用［J］.電腦與電信，2011（10） ：46-47.
［6］ 姜霏.某礦井永久避難硐室供電及環境監測系統設計［J］.價值工程，2014（5） ：25-26.
［7］ 亢娟.基于WCDMA網絡的智能公交系統接口協議研究［D］.太原：太原理工大學，2013.
［8］ 管有慶.基于 SIP的 ParlayCC/DSCAPI設計［J］.北京郵電大學學報，2004，27（Z1）：125-130.
［9］ 姜立鵬.基于uClinux的嵌入式Web服務器的研究與實現［D］.哈爾濱:哈爾濱工程大學，2008.
［10］ 張曉利.嵌入式系統中的處理器技術［J］.單片機與嵌入式系統應用，2010，10（8）：12-15.
［11］ 賀皓，王競原，胡運發.嵌入式網絡高清晰多媒體播放終端的設計與實現［J］.計算機應用與軟件，2008，25（10） ：239-241.
