公共廣播系統的分區管理
發布日期：2019-6-3   點擊次數：

1. 公共廣播系統的分區管理


所謂“ 分區”，就是把公共廣播服務區分割成若干個區域，每個區域稱為一個“廣播分區”。分區主要是為了便于系統的管理和使用。


根據《公共廣播 系統工程技術規范》（簡稱《規范》）的規定，有2種分區管理：普通分區管理和矩陣分區管理。前者要求各個廣播分區可分別選通 、關閉或全部選通、關閉 ：后者要求各個廣播分區不僅可分別選通或關閉，而且可同時在2個或多個分區播放不同的節目�！兑�(guī)范》規定，一級公共廣播系統應實行矩陣分區管理：二級公共廣播系統至少應實行普通分區管理；三級廣播系統，沒有分區管理的要求。


廣播分區 ，通常按便于管理、分散運行風險 、技術上可行等規則劃分，《規范》的指引是：
(1) 緊急廣播系統的分區應與消防分區相容。
(2) 大廈可按樓層分區，場館可按部門或功能塊分區，走廊通道可按結構分區 。
(3) 管理部門與公眾場所宜分別設區。
(4) 重要部門或廣播揚聲器音量有必要由現場人員任意調節的場所，宜單獨設區 。
(5) 每個分區內廣播揚聲器的總功率不宜太大，并應同分區器的容量相適應。

 2 普通分區管理的架構


普通分區管理的一種可能架構如圖1所示：


廣播功率型分區


圖1所示的廣播分區器屬“功率型”分區器，本質上是一組功率型的切換開關，可把輸入端的功率信號配送（或不配送）至任一或任幾個輸出端。這種分區器通常有A，B共2個功率信號輸入端和1個緊急廣播分區強插信號觸發端。平時A端信號值班：在緊急廣播分區 強插信號觸發下，B 端信號將強行切入至觸發信號指定的輸出端。 如果系統沒有緊急廣播功能，則該廣播分區器只須一個A輸入端。

另一種可能的架構如圖 2 所示


廣播信號型分區


圖2所示的廣播分區器屬“信號型”分區器 ，本質上是一組信號切換開關 ，其功能與圖1基本上是一樣的，只是工作于低電平。

比較圖 1—2 ，主要差別在于功率放大器的配置。當系統總功率不太大時，圖1較為節約，反之宜選用圖2。不論圖1還是圖2，系統中可靠性最差 的環節是功率放大器。在圖1中，如不配置自動投入的備用功率放大器，則系統將會因功放故障而顛覆。在圖2中，由于各個廣播分區有獨立的功率放大器，它們不至于同時損壞，所以降低了運行風險。


3 矩陣分區管理的架構


矩陣分區也有功率型和信號型2種。
圖3示出了典型的功率矩陣分區架構。


功率矩陣分區架構


在圖3中，矩陣分區器有m個普通功率輸入通道和幾個功率輸出通道，m套廣播節目可以隨意分配到任意一個或幾個輸出通道中去：B 通道是1個具有優先權的緊急輸入通道，便于分區強插。這樣的矩陣分區器習慣稱為(m+l)xn 矩陣分區器。

圖4示出了典型的信號矩陣分區架構。用的也是(m+l)xn分區矩陣，但工作于低電平。


廣播信號矩陣分區架構


 4 計算機分區管理

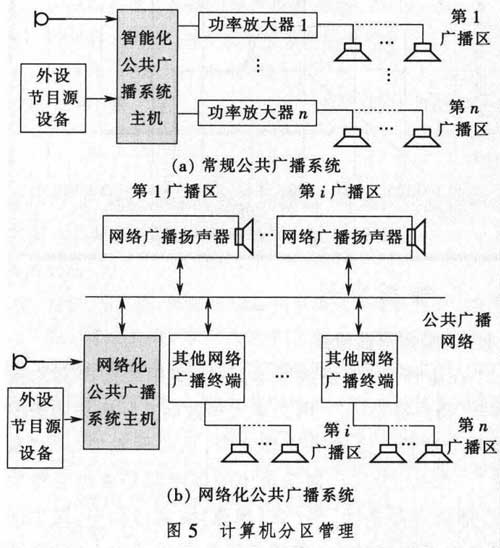

隨著社會進步和技術發展，當今許多公共廣播系統主機都嵌入了CPU 或 MPU（俗稱“智能化主機”）。在這種情況下 ， 系統的分區管理完全可通過軟件操作，進行計算機模擬。由于計算機只宜處理低電平信號，所以計算機原則上是模擬“信號型”（而不是“功率型”）的分區器（包括矩陣分區器）。這時，公共廣播系統將沒有“分區器”的“硬”設備，計算機模擬的分區器包含在系統主機之中，其可能的架構如圖5所示。


廣播軟件分區管理
