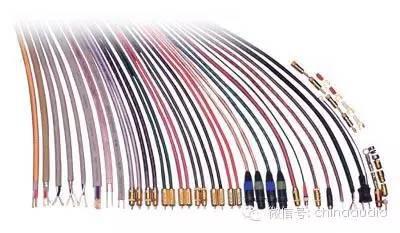

　　RCA插頭及插座

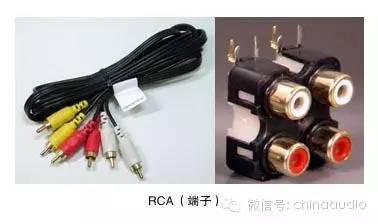

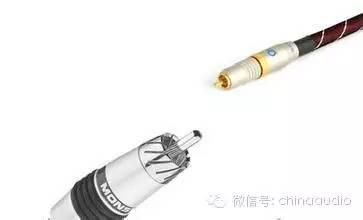

　　這是目前為止最為常見的一種音/視頻接線端子，這種雙線連接方式的端子早在收音機出現的時代便由RCA錄音公司發明出來，還有一個更老式，也比較奇怪的稱呼叫作“唱盤”接頭。RCA端子采用同軸傳輸信號的方式，中軸用來傳輸信號，外沿一圈的接觸層用來接地，也可以用來傳輸數字音頻信號和仿真視頻信號。RCA音頻端子一般成對地用不同顏色標注：右聲道用紅色(字母“R”表示“右”或者“紅色”)﹔左聲道用黑色或白色。有的時候中置和環繞聲道連接線，會用其他的顏色標注來方便接線時區分，但整個系統中所有的RCA接頭在電氣性能上都是一樣的。一般來講，RCA立體聲音頻線都是左右聲道為一組，每聲道外觀上是一根線。

　　XLR平衡端子

　　這是一種三線的連接端子，三根導線分別是正極、負極和屏蔽。XLR被稱作“平衡端子”和“麥克風插頭”，一般來講應用在專業或廣播電視領域，但在一些Hi-End級別的消費器材中也得到采用，在前級放大器和后級放大器之間進行信號傳輸。在連接方面，三線XLR插頭輸出音頻信號，而三線插孔輸入音頻信號。XLR端子的優勢在于平衡線性傳輸信號，這樣可以在長距離傳送音頻信號時大大減少電子系統工作時的電磁、射頻干擾而在音頻信號中產生的噪音和哼聲。不過呢，在一般的消費類家用電器中，XLR傳輸?shù)膬?yōu)勢并不是非常明顯。

　　Phone/Mini-phone耳機端子

　　標準的1/4英吋(6.35mm)直徑的耳機插頭和插孔的設計，是從早期電話接線板來的，這種接線端子在AV器材上一般是三線結構(分為左/右聲道各一以及接地)，作立體聲信號輸出。耳機插頭與插孔通常也用于專業或廣播器材上，此時是雙線結構(分為信號和接地)用于傳輸單聲道信號;有時也采用三線結構(分為正極、負極和屏蔽)以平衡方式傳輸單聲道信號。而直徑1/8英吋(3.5mm)的小型耳機端子在功能上是和標準耳機端子一樣的，多用于便攜式器材上供立體聲信號傳輸。

　　Coaxial同軸端子

　　按照SPDIF(Sony-PhilipsDigitalInterfaceFormat，索尼-飛利浦?jǐn)?shù)字界面格式)的標準，外觀與RCA模擬音頻端子一樣的線材，也可以用于傳輸數字音頻信號。同軸端子可以用于傳輸立體聲(CD格式)或多聲道(杜比數字DTS)數字信號，插頭一般用桔紅色和黑色標注。盡管任何采用RCA插頭的線材都可以用來傳輸數字音頻信號，但是最好還是使用專門為數字音頻設計的線材，以取得盡可能好的傳輸效果，也就是說，插頭和插孔的阻抗都要標注為75Ω。

　　Toslink(Optical)光纖端子

　　Toslink光纖端子的標準和同軸RCA端子是一樣的，都是SPDIF數字音頻格式，但是數據傳輸不是通過波動的電流，而是通過脈動的光波，采用特殊的光纖維作介質。從Toslink的輸出端口，你可以看到紅色的光線，這不是激光，也不會對人眼有害。污物和灰塵會阻礙光波的傳輸，所以使用時不要用手接觸連接口，不用的時候也要把防塵帽套到端口上。另外，光纖線也不能夠過分地彎折扭曲，否則會造成永久性的損傷而不能使用。

　　AES-EBU(XLR)數字平衡端子

　　這種端子被“音頻工程師協會”(AudioEngineeringSociety，簡稱AES)和“歐洲廣播聯盟”(EuropeanBroadcastingUnion，簡稱EBU)采用，基本設計與傳輸仿真音頻信號的XLR平衡端子一模一樣。這種連接方式在專業音頻設備中非常普遍，不過在家用領域，僅在一些超級Hi-End的立體聲和家庭影院設備中被采用。

　　彈簧夾

　　這種連接方式多見于平價的AV接收機、雙聲道放大器和入門級的音響器材上。使用起來也很簡單，壓住彈簧夾，把裸線線頭插進線孔里去，放松彈簧夾把線頭夾緊。因?yàn)閺椈蓨A內部的簧片安裝得非常接近，所以在相對的一個小范圍內會有電磁接觸。不過對于最大輸出功率在100W以下的音響器材連接中使用是足夠的了。

　　香蕉插頭

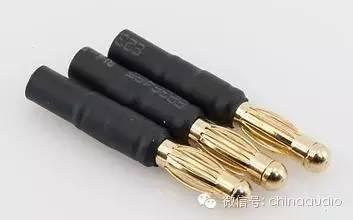

　　這種插頭的名字來自于它稍稍鼓起的外形。插入上面提到的多用插座正面的孔時非常方便，插入后也可以形成非常大的接觸面積。這種特性使得它被優先使用在大功率輸出的器材中，用以連接揚聲器和接收機/放大器。有時候也可以看到被分為兩組的香蕉插頭，稱作“雙香蕉插”，不過并不是在所有器材(特別是音箱)上都能夠使用。

　　Composite復合視頻端子

　　這種端子的外形和用于傳輸仿真和數字同軸信號的RCA端子一樣，其名稱的來源是因?yàn)閺?fù)合視頻端子通過單線同時傳輸色度(各種色彩)和亮度(黑色與白色)信號，通常外觀標注為黃色。從使用上來講，只要是RCA插頭、用同軸方式傳輸信號的線材，都可以用來傳輸復合視頻信號，不過特別設計的75Ω阻抗的線材能還原更優秀的圖像，特別是在長距離傳輸時區別更明顯。這是因?yàn)樘貏e設計的線材更能夠減少阻抗不匹配，和信號反射對于圖像的影響，減少重影。復合視頻端子最常用，但也是保真度較低的一種視頻傳輸方式，所以在要求圖像還原質量的時候，S視頻端子和色差視頻端子更適用。

　　S視頻端子

　　由于S視頻端子采用分離的線路來傳輸彩色視頻信號中的色度和亮度信號，所以和采用單線同時傳輸色度、亮度信號的復合視頻端子相比，還原出的圖像質量明顯要好一些。S端子采用的是獨有的四針插頭(正式名稱是mini-DIN連接頭)。在使用時一定要搞清楚插入的方向和位置，如果使用蠻力瞎插，會弄彎針頭，造成插頭損壞。

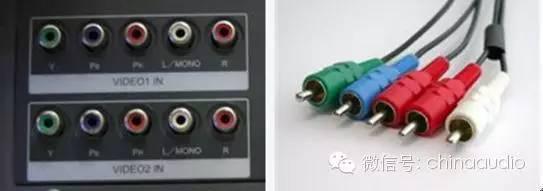

　　Component色差視頻端子

　　色差視頻端子的英文名，來源于這種端子是把視頻信號分離為3個不同的基本部分(Component)來進行傳輸。因此色差端子采用3條分離的信號線傳輸信號，所還原的信號質量也要好過復合端子和S端子。從外形上講，色差端子是與普通的RCA端子是一樣的，不過是將3根線組合在一起使用，但3根線所傳輸?shù)男盘柺峭耆�不同的。這3組信號分別是：亮度(以Y標注)，以及從三原色信號中的兩種　─藍色和紅色─　，去掉亮度信號后的色彩差異信號(標注為Pb和Pr)，在三條線的接頭處分別用綠、藍、紅色進行區別。這三條線如果相互之間插錯了，可能會顯示不出畫面，或者顯示出奇怪的色彩來。有的DVD播放器會使用BNC插頭插座來作色差信號傳輸。

　　在有的器材上，還可以看得到色差視頻端子被標注成“Wideband”(寬帶)、“HDTV-Ready”(HDTV預備)、“HDTV-Capable”(HDTV可用)等等，這些標注意味著可以從HDTV調諧器、逐行掃描DVD播放器、倍線器或其他的一些視頻處理設備中輸出色差信號，并且也可以在高清晰度電視和監視器上正常顯示。如果你的電視機不具備接收高清晰度信號和逐行掃描信號的功能，即使用色差端子輸入這些信號，也得不到什么畫質上的優勢。

　　D視頻端子

　　這種端子由于外形接近英文字母“D”因而得名，通過數字方式傳輸視頻信號，直接輸入到具備D視頻接收端子的視頻顯示設備，避免了通過仿真視頻信號傳輸方式傳輸信號的過程中的數字-仿真轉換過程，因而更能提升數字視頻還原質量。D端子目前分為D1、D2、D3、D4、D5共5種，外形相同但能夠傳輸?shù)囊曨l信號帶寬不一樣，數字越大傳輸帶寬越高。D1只能傳輸480i的信號，D2對應480i和480p，D3對應480i/480p/1080i，D4對應480i/480p/1080i/720p，D5規格最高，能夠傳輸480i/480p/1080i/720p/1080p。

　　RGB+H/V視頻端子

　　“RGB+H/V”代表紅、綠、藍視頻信號外，加上水平、垂直視頻信號。這是在專業視頻顯示和計算機顯示屏上長期使用的一種傳輸方式，如今被應用到了HDTV領域，你可以在HDTV顯示器和投影機(包括一些并非是高清晰度的型號)上看到這種5頭的輸入端口。一般來講，RGB+H/V輸出輸入端子都采用如圖中那樣的BNC(BayonetNeill-Concelman，“尼爾-康塞曼插刀”，以這種插口發明人的名字命名)插頭插孔，這種連接頭采用插入并旋緊的方式，多用在專業的實驗室設備上，提供極其牢靠的連接。有的時候，RCA連接頭也會應用到這種連接方式上，例如：從計算機或?qū)�業視頻設備中用RGB+H/V端子輸出信號，信號線的另一端用VGA端子輸出信號，但這種使用方法成本比較高昂。

　　VGA視頻端子

　　對于有過把計算機顯示器接到主機上的人來說，VGA這種標準的15針D型口端子應該不陌生。從信號傳輸?shù)脑�理來講，VGA端子和RGB+H/V端子是一樣的，只不過外形有所不同。在視頻器材上，VGA端子多用在HDTV調諧器上作信號輸出，或是用在HDTV顯示器和投影機上作信號輸入。

　　DVI視頻端子

　　DVI的全稱是“Digital Visual Interface，數字視頻接口”，同VGA和RGB+H/V端子一樣，也是從計算機領域內移植到家用器材上。DVI采用一個近似長方形的18針連接頭單向傳輸數字視頻信號，例如：從HDTV調諧器到HDTV顯示器傳輸視頻信號。由于DVI連接方式完全避免了通過仿真視頻信號傳輸方式(如色差端子、RGB+H/V端子、VGA端子這類寬帶視頻連接方式都仍然是仿真?zhèn)鬏?，傳輸信號的過程中的數字-仿真的轉換過程，因此對于固定像素的等離子、LCD、DLP等顯示方式來說，有著更大的潛力實現更優秀的數字視頻顯示質量。在一些最新的HDTV設備上，DVI連接方式已經得到應用，為了避免DVI數字信號被非法復制，這些機器上還同時采用了HDCP(High-band width Digital Content Protection，寬帶數字內容保護)防盜拷技術。

　　Fire Wire火線端子

　　這種連接方式的名稱由蘋果公司發明，滿足IEEE1394數字界面標準，如今已經被廣泛應用到計算機和音響類產品上。索尼公司將之稱為“i.Link端子”，其他的一些廠家也有各式各樣的叫法，比如有的叫做“DTV Link”。這種連接方式采用細小的長方形4針端子，數字符串行界面雙向傳輸，傳輸速度高達每秒400M，用于內置硬盤的計算機、計算機音視頻編輯系統、數字?jǐn)z像機，或是HDTV調諧器。在一些計算機設備上還可以看見一種較大的6針火線端子，同時傳輸數據和提供電源。在HDCP防盜拷技術出現之前，火線端子在HDTV設備上被完全禁用，以免非法盜拷，不過卻大量使用在數字?jǐn)z像機的連接上。

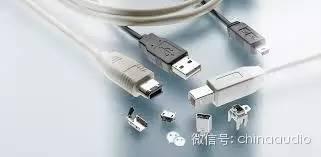

　　USB通用串行總線端子

　　USB全稱是“Universal Serial Bus”(通用串行總線)，采用長方形或類似于長方形的端子，已經在相當大的程度上取代了個人計算機中使用的老式9針串行端口，當然在家庭影院領域中，也得到了廣泛的應用。長方形端子(或稱A類端子)多見于計算機主機上，而類似于長方形的端子(或稱B類端子)常見于計算機外設設備。對于音視頻方面的使用來說，USB端子多用作計算機間、服務器之間、便攜式MP3播放器和計算機音視頻錄音/編輯系統，作數據輸入/輸出傳送。

　　Ethernet(RJ-45)以太網端子

　　這種端子的外形像大一號的電話線插頭插孔，使用起來也是一樣，插進去卡緊，按下塑料簧片拔出。以太網端子從計算機領域移植過來，多使用在具有網絡連接功能的家庭影院器材，如接收機、硬盤錄象機和數字音樂服務器上。幾乎每家計算機/電子商店里都會有這種插頭和線材出售﹐而且都是已經連接好了的。

　　RS-232端子

　　這種9針端子在一些A/V器材上可以看到，與DB-9插孔配合使用，多用于器材與計算機之間的連接，用作控制和數據交換，同時也用作家用自動控制系統(如觸摸屏控制器)的標準界面。

　　F-type(antenna)天線端子

　　這種端子是同軸方式連接，多見于接收機和前級放大器/調諧器，用于連接FM天線，接收微弱的RF射頻信號。這種端子有插入式和旋入式兩種，后者在有線電視信號線和室內天線設備中可以見到。

　　Telcom(RJ-11)電話線端子

　　在音視頻器材領域，這種端子多見于衛星接收機和硬盤錄象機，它們內部的調制解調器可以通過這種端子撥號上網，傳輸電視節目表這類數據。在使用上與普通電話機的接線完全一致。

　　Mini-phone微型耳機端子

　　這種端子的外形，和上面提到的用于立體聲仿真信號傳輸?shù)亩鷻C(jī)端子是一樣的，不過它只是雙線連接，分別用來傳輸信號和接地，而不是像耳機端子那樣用三線來傳輸立體聲信號。這種端子多見于A/V接收機和前級放大器背板上，采用12V電壓的輸出/輸入激發方式來控制其他外圍器材的電源開或關。同時，這種端子還用于傳輸紅外線遙控信號，所以如果你使用的各類器材是同一廠家的產品，就可以用遙控器指向其中某一臺機器，而同時又控制其他一些不便直接操作的機器。

　　HDMI高清晰度多媒體界面端子

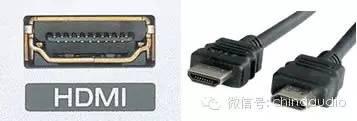

　　這種端子全稱是“High-Definition Multimedia Interface”(高清晰度多媒體界面)端子。對于數字視頻傳輸來講，它的基本原理是同DVI端子一樣的都是單線傳輸，不過它還同時傳輸立體聲及多聲道數字音頻、內部及紅外線遙控信號。這種19針端子明顯小于DVI端子，看上去更像是USB端子。裝備HDMI端子的HDTV顯示器和信號源器材(首先用于調諧器和DVD播放器中)。通過一個轉接頭，具備HDMI端子的設備可以向下兼容具備DVI端子的設備，當然這樣的連接法就不一定像HDMI端子直接連接那樣，可以完全傳輸數字音頻信號和控制信號了。

　　TRS接口

　　和非平衡的接口一樣，1/4 TRS平衡接口能提供平衡輸入/輸出。TRS的含義是Tip(signal)、Ring(signal)、Sleeve(ground)。分別代表了該接口的3個接觸點(其實與6.22mm接口一樣)。1/4 TRS平衡接口除了具有和6.22mm接口一樣的優點——耐磨損外，還具有平衡口擁有的高信噪比，抗干擾能力強等特點。對于一個真正的1/4 TRS平衡接口來說，其成本將是非平衡的2倍多。因此采用1/4 TRS平衡接口的設備一般是高檔設備，只有在2000元以上的專業卡上才可以看到。

　　色差分量接口

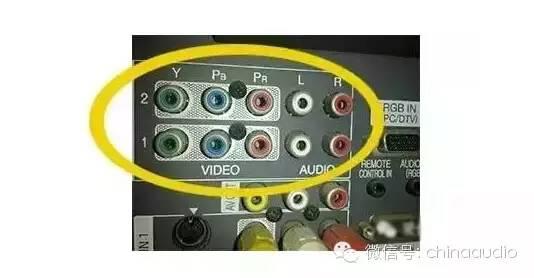

　　色差分量接口是模擬端口，采用YPbPr和YCbCr兩種標識，前者表示逐行掃描色差輸出，后者表示隔行掃描色差輸出，持傳送480i/480p/576p/720p/1080i/1080p等格式的視頻信號，本身不傳輸音頻信號。。一般采用3根信號線分別傳送亮度信號與兩路色差信號，這3組信號分別是：亮度以Y標注，以及從三原色信號中的兩種——藍色和紅色(去掉亮度信號后的色彩差異信號)，分別標注為Pb和Pr，或者Cb和Cr。綠色電纜對應Y，Pb/Cb對應藍色電纜，Pr/Cr對應紅色電纜。

　　SCART接口

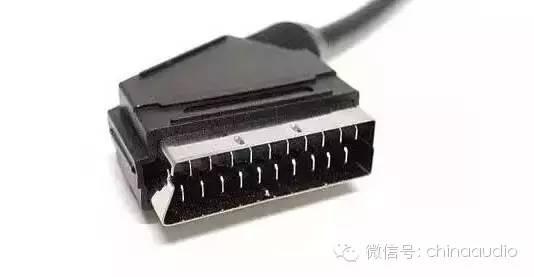

　　SCART接口也是一種專用的音視頻接口，是歐洲強制要求用于衛星電視接收機、電視機、錄像機及其它音視頻設備上的互連互通接口。標準的SCART接口為21針連接器，外型呈直角梯形，俗稱“掃把頭”。

　　Display Port

　　Display Port是由視頻電子標準協會(VESA)發布的顯示接口。作為DVI接口的繼任者，Display Port將在傳輸視頻信號的同時加入對高清音頻信號傳輸?shù)闹С郑�同時支持更高的分辨率和刷新率。

　　根據設計，Display Port既支持外置顯示連接，也支持內置顯示連接。VESA希望筆記本廠商不僅使用Display Port連接獨立顯示器，也能使用它來直接連接液晶顯示屏和主板，方便筆記本的升級。為此，Display Port接口也設計得非常小巧，既方便筆記本的使用，也允許顯卡配置多個接口。

　　BNC

　　BNC(同軸電纜卡環形接口)接口主要用于連接高端家庭影院產品以及專業視頻設備。BNC電纜有5個連接頭，分別接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭可以讓視頻信號互相間干擾減少，可達到最佳信號響應效果。此外，由于BNC接口的特殊設計，連接非常緊，不必?fù)?dān)心接口松動而產生接觸不良。

　　寫在最后：

　　本次我們?yōu)榇蠹医榻B了一些比較常見的音視頻接口類型，實際上隨著科技的不斷進步，不斷有新的音頻標準和協議制定出來，比如I2S、CobraNet、EtherSound、Dante、AVB等等，但這些很多都是廠家的協議標準，在物理接口的實現方面也五花八門不能統一，有用HDMI接口的，有用同軸接口的，有用RJ45接口的等等。篇幅所限，就不對它們作進一步介紹了。

　　Display Port是由視頻電子標準協會(VESA)發布的顯示接口。作為DVI接口的繼任者，Display Port將在傳輸視頻信號的同時加入對高清音頻信號傳輸?shù)闹С�，同時支持更高的分辨率和刷新率。

　　根據設計，Display Port既支持外置顯示連接，也支持內置顯示連接。VESA希望筆記本廠商不僅使用Display Port連接獨立顯示器，也能使用它來直接連接液晶顯示屏和主板，方便筆記本的升級。為此，Display Port接口也設計得非常小巧，既方便筆記本的使用，也允許顯卡配置多個接口。

　　BNC

　　BNC(同軸電纜卡環形接口)接口主要用于連接高端家庭影院產品以及專業視頻設備。BNC電纜有5個連接頭，分別接收紅、綠、藍、水平同步和垂直同步信號。BNC接頭可以讓視頻信號互相間干擾減少，可達到最佳信號響應效果。此外，由于BNC接口的特殊設計，連接非常緊，不必?fù)?dān)心接口松動而產生接觸不良。

　　寫在最后：

　　本次我們?yōu)榇蠹医榻B了一些比較常見的音視頻接口類型，實際上隨著科技的不斷進步，不斷有新的音頻標準和協議制定出來，比如I2S、CobraNet、EtherSound、Dante、AVB等等，但這些很多都是廠家的協議標準，在物理接口的實現方面也五花八門不能統一，有用HDMI接口的，有用同軸接口的，有用RJ45接口的等等。篇幅所限，就不對它們作進一步介紹了。
