解析無線真分集技術
發布日期：2020-11-13   點擊次數：

通俗定義真分集

所謂分集接收----是指無線話筒接收機內可以從2 支天線分別接收同一支無線話筒的信號，通過內部電路選擇使用較強的一路信號。這種方式可大幅度消除接收死區，避免啞音或產生死點噪音。分集接收又有兩種方式：天線分集和中放分集。

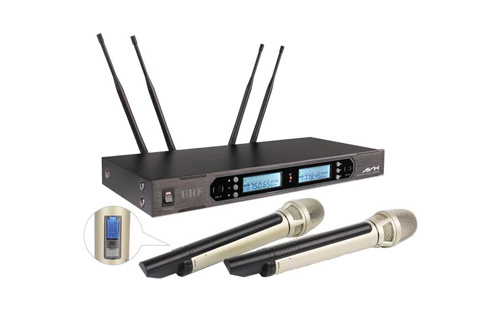

一拖二無線話筒（真分集）

在天線分集方式中，有兩支接收天線、一套控制電路和一套接收電路，當工作中接收信號較弱時，控制電路會自動切換使用另外一條天線。

在中放分集方式中，則除了有兩支天線和一套控制電路外，還有兩套完整的接收電路，同時工作，由控制電路跟蹤切換，輸出較好的一路音頻信號。這種方式由于是隨時跟蹤較強信號，因而效果比前一種方式好，但電路復雜，成本高。這種分集方式又經常被稱為雙調諧、真分集等。一般在現場演出、演播廳等重要場合，一定要選用雙調諧真分集的產品，才能確保在實用操作距離內不產生死點。


原理解釋

分集技術

分集就是指通過兩條或兩條以上途徑傳輸同一信息，以減輕衰落影響的一種技術措施。分集技術包括分集發送技術和分集接收技術，從分集的類型看，使用較多的是空間分集和頻率分集，除此之外，還有以下幾種：

把空間分集和頻率分集組合起來，即發站用兩個頻率發送同一信息，收站用垂直分隔的兩副天線各自接收不同頻率的信號，再進行合成或選擇，就稱為混合分集。

此外還有站址分集、時間分集、角度分集等。

無線話筒中的頻率分集：

頻率分集是采用兩個或兩個以上具有一定頻率間隔的微波頻率同時發送和接收同一信息，然后進行合成或選擇，以減輕衰落影響，這種工作方式叫做頻率分集。當采用兩個微波頻率時，稱為二重頻率分集。

同空間分集系統一樣，在頻率分集系統中也要求兩個分集接收信號相關性較�。搭l率相關性較�。�，只有這樣，才不會使兩個微波頻率在給定的路由上同時發生深衰落，并獲得較好的頻率分集改善效果。在一定的范圍內兩個微波頻率f1與f2相差，即頻率間隔△f= f2- f1越大，兩個不同頻率信號之間衰落的相關性越小。

無論何種分集方式，都是利用在不同的傳播條件下，幾個微波信號同時發生深衰落的概率小于單一微波信號同一衰落深度的概率來取得分集改善效果的。

分集增益

是指在某一累積時間百分比內，分集接收與單一接收時的收信電平差。這一電平差越大，分集增益越高，說明分集改善效果越好。對應50%、5%、0.1%的累積時間百分比時，這一電平差分別為3dB、5.5dB、14dB。累積時間百分比越小，分集增益越高。0.1%時間百分比的分集增益為14dB意味著：無分集時由曲線A查出此時的衰深深度比自由空間收信電平低30dB；采用分集技術后，由曲線B查出此時的衰落深度僅比自由空間收信電平低16dB�？梢�(jiàn)分集接收使衰落深度減輕了14dB
