怎么排查故障分析專業音響系統
發布日期：2021-8-4   點擊次數：
目前專業音響設備種類繁多，這么多設備在使用當中難免會有一些各種各樣的故障，有些是設備本身的故障（硬故障），有些是使用不當造成的人為故障（軟故障）。大體上音響系統出現故障可歸納為：電源故障、線路故障、人為操作故障、設備本身故障、干擾故障等共五大類。我們今天主要件電源故障、線路故障及人為操作故障！


音響系統電源故障（一）系統總電源故障
音響系統總的電源配置很重要，需要注意的有以下幾點：
1、三相動力電一般使用專業音響設備的場所都會申請安裝三相動力電源，比較重要的場所還會采用兩條各自獨立的三相動力電源，萬一其中一條出現故障時不至于整個系統都癱瘓；甚至非常重要的場所還會使用類似于電腦的“UPS”之類的備用電源，可見電源方面是多么的重要。
2、音響、燈光電源分開音響系統和燈光最好要有各自的電源，否則一個是容易產生干擾，再一個工作起來也不安全。
3、總電源分配光有了強勁的電源還不夠，還要注意對電源的分配：原則上調音臺及各種音源設備要有一路獨立電源；各種周邊設備要有一路獨立電源；功放及其它設備還要有至少2路獨立電源。每一路獨立電源用相應的空氣開關控制，這樣我們在開關設備時就非常方便了。

（二）設備分電源故障
設備本身的電源故障也可以分為3部分：
1、設備內部本身的電路部分故障這個我們一般的音響師沒辦法排除，需要專業的維修人員或設備供應商來保修。
２、供給設備的電源有問題比如有一些直流供電的設備要使用變壓器，有時候變壓器會出現故障；還有就是連接設備的電源線有問題，這種情況很少發生，不過也真有好好的電源線看起來沒問題就是不通電，而換一條電源線故障就排除的時候。
３、接插設備的裝置有問題比如與設備相連接的插座、電源時序器等有問題，這種故障的發生機率相對來說還是很高的，特別是在流動演出時要更加注意。

（三）電源穩壓、接插設備故障
現在各行各業用電量都在增加，因此電源的電壓就很難保證在一個恒定的標準范圍內，這種情況下好多使用音響的場所就給音響系統配置了穩壓器等電源處理設備，但在挑選設備時一定要注意穩壓器的穩壓功率和質量；還有的地方用的電源插座或電源時序器質量比較差，這樣也容易產生故障。
電源系統故障案例
1、某一舞廳新開業，白天調試音響系統時電壓正常，系統也正常，但晚上演出時就不行了，電壓低到180伏，還有些音響設備工作不正常了。這個場所使用的是三相動力電，音響系統一相，燈光系統和空調系統共用一相，其它場所照明系統一相。白天調試音響時舞廳里的燈光和空調都沒有開，因此電源正常，晚上就不一樣了，三相電源不平衡，問題就來了。后來把空調系統也單獨使用一相電，場所照明系統使用了民用電系統，這樣三相電平衡了，問題就解決了。
2、某一舞廳演出時音箱總是發出“咔咔”的沖擊聲，結果發現是使用的穩壓器質量不是很好，每當穩壓器穩壓指針跳動時音箱就發出“咔咔”聲，后來更換變壓器后發現有時候還會有電源脈沖聲，結果又發現每當按動舞臺攝像頭控制臺時，音響就有雜音了，后來把這臺控制器的電源干脆插到民用電普通插座里，和調音臺那路總電源分開問題就解決了。
通過以上的例子，我們知道電源引起的故障是多種的，必須靠我們細心的安裝、配置和使用了，因此電源部分非常關鍵和重要。
音響系統線路故障
（一）電源線路故障
一套音響系統里使用電源的地方很多，都需要有各種各樣的電源線來連接，比如：調音臺及音源播放器等電源、周邊設備電源、功放電源、舞臺電源、有源音箱電源、視頻系統電源等等，因此電源連接線要安全可靠，盡量避免發生故障。
（二）信號線路故障
假如把一套音響系統比喻成一個人，那么音響系統的信號連接線就好像是人的血管一樣，“血液循環”如何，直接影響到音響系統的穩定性如何，但即使知道信號線如此重要，有時故障還會發生，歸納起來有以下幾種故障：
１、信號線本身質量問題這種故障是最讓人上火的，出了這種問題我們一邊只能無辜的罵罵那些奸商，另一邊還要挖空心思去重新放線，真正的郁悶。
２、安裝時導致信號線損害有時候我們用了質量很好的線，安裝前檢測沒有問題，但安裝后就出問題了，這可能是安裝時導致了信號線的損害，特別是有些長距離傳輸?shù)木�材，在安裝過程中穿管時太用力扯線材，就可能導致線材損壞；也有可能是別的工種在施工時不小心損壞；還大有可能是線材被老鼠練磨牙功給咬斷了，反正故障原因種種，因此放線時盡量要多放幾條備用線。
３、信號線焊接問題在焊接信號線時一方面要注意每一個焊點的焊接質量，還有一個就是各種信號線與其相應的各種接插頭之間要正確對接，比如XLR卡儂接頭有1、2、3三個接點，不能搞混了，所以信號線焊接好后還要用萬用表檢測一下，看會不會短路或斷路。

（三）功放和音箱連接線路故障
功放和音箱之間的連接大家都比較重視了，都會采用質量好的、粗一點的音箱線，音箱線出現故障一般就是短路了，現在音箱連接都是四芯插頭還好點，過去好多音箱都是采用TS6.35插頭，這樣的插頭短路的危險就會大增；音箱線一般很少出現斷路情況，那么粗的線要是斷路了一般是人為的了，不大可能是線材本身問題。
線路系統故障案例某公司給一個海關做多功能廳時，那里的舞臺到音控室有80米左右，舞臺上需要8只話筒，結果所有8只話筒打開后音箱里的噪音像下雨一樣大，根本驗收不了。后來決定把所有會議電容話筒的TS6.35非平衡插頭剪掉，全部改為XLR卡儂插頭，全部采用平衡傳輸方式。結果8只話筒做平衡傳輸后，在正常音量下，離音箱2米基本上聽不到明顯的噪音了，一樣的信號線，換了下接頭，結果就大不一樣了，因此我們一定要注意信號線引起的故障。
人為操作故障
（一）信號連接問題
1、音源播放設備與調音臺的連接：各種CD、DVD、MD、卡座等要用與其配套的線材與調音臺連接，一般插在高阻端口。
2、有線動圈話筒、電容話筒等一般插在XLR低阻端口。但無線話筒信號是經過接收機放大了的，需要實驗一下才知道插在哪一種端口合適。
3、原則上樂隊等設備輸出的信號要插在高阻端口，但如果線路較長，干擾較大，也可以插在低阻信號端口。其它的音源信號都可以做下實驗，看看用哪一種端口輸入才合適。如果這些輸入到調音臺的線路有問題，那就很麻煩，最怕是線路接觸不良，不是沒有聲音，而是時有時無，還伴隨噪音，所以這些信號線音響師最好親自動手制作并連接，做到心中有底，方可最大限度的避免故障。
( 二)設備調控問題
音響設備很多種，對于音響師來說要把每一臺音響設備都調整好，我們說的人為操作故障主要發生在演出期間，如：無聲、斷音、回輸、噪音等多種，下面我們就逐一講一下容易發生人為操作故障的常用音響設備：

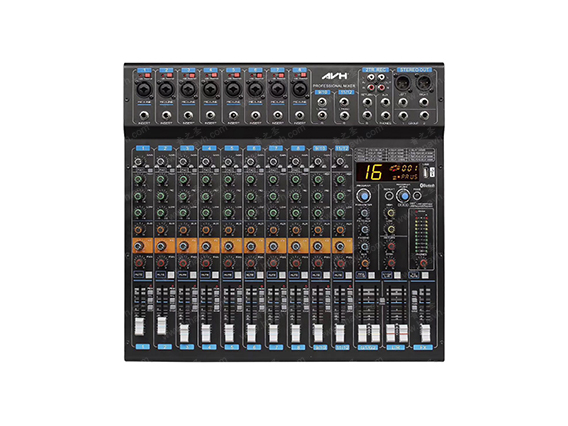

( 一)、調音臺：


我們一般把調音臺比喻成一套音響系統的心臟或大腦，因此調音臺也是產生人為操作故障最多的音響設備，調音臺的人為操作故障一般表現為：無聲、聲音很小、聲音失真、聲音忽大或忽小、嚴重回輸、明顯噪音等等。
1 、調音臺通道電平衰減開關：有的調音臺在增益旋鈕前增加了一個20dB左右的電平衰減轉換開關，當CD等音源從高阻端口輸入進來后，由于電平較高，可能需要按下此轉換開關把音源信號衰減20dB才合適，但有些音響師在演出時要是不小心把這個開關按了起來，那就是：老板很生氣，后果很嚴重了！這時的聲音信號沒有經過衰減突然大了20dB，后果可想而知，輕者全部聽眾會嚇得從椅子上蹦起來，重者部分音響設備會當場報銷，因此我們在對每一個旋鈕或開關進行調整時都要有清晰、明確的目的，不要盲目操作。
2 、調音臺增益調整：有些音響師不知道通道增益的重要性，對此旋鈕信手亂調，有時候把增益旋鈕關掉，甚至還同時按下了20dB電平衰減開關，想下這時候的聲音會有多么小？根本談不上音樂的信噪比和動態了，如果對話筒通道也如此思路調整，那歌手只有自認倒霉了，就是喊破天也不會有高昂極具穿透力的歌聲出來；當然也有些音響師喜歡把增益調到很大，對于音樂還好，最多是顯得音樂硬邦邦的，但歌手可就慘了，稍微一大聲就像洪水沖破了堤壩一樣顯得無法控制，高昂的歌聲會變得像破鑼或爆豆一樣的嘈雜，因為此時電平太大信號已經嚴重失真了，另外這種情況下話筒還會經�；剌�。由此可見增益之重要，搞不好就會造成演出期間事故。
3 、調音臺均衡組調整：調音臺顧名思義主要是用來調整音色的，調整音色主要還是要靠均衡組，說來很簡單，無非就是高中低音再加上幾個相應的選頻旋鈕，正常操作下雖然音色不一定就會很好，但也不會發生演出事故，但有些音響師對均衡旋鈕有時候大膽地轉來轉去，我看到這樣的音響師都會覺得心驚，如果把低音加到很大，整個功放和音箱的負擔就大大增加了，可能會損壞設備，同時聲音也會很容易失真；如果中音高音加到很大，那么高音喇叭就危險了，總之提升均衡旋鈕要有個度，過度提升會產生不可預期的故障。
4 、調音臺AUX調整：大家知道AUX主要是用來發送信號給效果器的，在一個調音臺里，假如我們從AUX6發送信號給效果器，經過效果器處理后若輸出了2路信號到調音臺的23-24路，那么此時23-24兩個通道中的AUX6旋鈕就不要再打開了，否則剛才經過效果器處理后的信號就會又流回到效果器里。由此，AUX和效果器之間就會又形成了一個循環，當環路電平增益超出一定范圍，便會產生聲反饋現象。除此以外，AUX的推子前后等問題也要注意。
5 、調音臺聲像：聲像旋鈕大家好想把它當作可有可無的東西，有時候我們只用總輸出的左路或者右路輸出音量時，那么聲像就要注意了，如果用總輸出右路輸出信號而調音臺通道聲像都打到左邊，那此時就造成無聲故障了，左右正好相反呀。

6 、調音臺監聽及靜音開關：一般調音臺監聽和靜音開關是靠近在一起的，操作時候一定要看清楚，往往在按監聽開關時會錯按了靜音開關，那就造成無聲故障了。記得以前有個徒弟，戴著耳機監聽，原則上要一路一路監聽信號，他一按幾個通道還不小心把男歌手通道的靜音開關按下了，結果他自己戴著耳機享受純樂隊聲音，歌手急得拿著話筒跑過來踹音控室門，因此操作時一定要小心，而且現場音響師也不能總戴著耳機，那樣就沒有大局觀了。
7 、調音臺編組問題：對通道聲音進行編組當然是方便控制，但由于編組按鈕比較小又比較多，因此一定要仔細操作，在具有此功能調音臺上做編組靜音操作時一定看分明了。
8 、調音臺INS插入插出插口：有些音響師不懂這個插口怎么用，假如不小心把調音臺的INS插入插出插口里插入一條TS接頭的信號線，那調音臺那路總輸出就會沒聲音了。
9、調音臺干擾源查找：有時候調音臺里會有干擾噪聲，所有分路通道開關關閉，只開調音臺的總音量，都會有很大的噪聲出去，這個時候我們可以戴上耳機一路路監聽下，看看噪音是調音臺哪一路進來的，或者一路路的拔掉調音臺的輸入線路甚至是輸出線路，等拔到哪一路噪聲消失了，就找到噪聲源了。
9 、調音臺幻象電源：大部分調音臺內都會有一個48伏的幻象電源，它可以用來推動多種電容話筒，但由于它是從話筒線上傳輸?shù)碾娏�，因此要�?jīng)常檢查話筒線，保證線路暢通，否則線路接觸不好時就會發出很大的電流沖擊聲。還有一個現象是：如果在一個調音臺里你使用了帶電池的會議電容話筒時，就不要再打開幻象電源了，否則兩者之間可能會互相干擾，可能會發出下雨一般的“沙沙”聲。現在有些調音臺打開幻象電源時會發出很大的電流沖擊聲,因此要小心操作。
( 二)、反饋抑制器：
反饋抑制器的主要功能就是防止系統產生回輸，保護音箱設備，下面說下調整電子分頻器時需要注意的幾點問題及故障排除：
1、在利用話筒進行反饋點抑制時，最好找?guī)字唤?jīng)常使用的話筒，而且在調整時要不斷的變換話筒的位置，也可以在調整時放一點背景音樂或?qū)χ捦仓v一些話，這樣可以使聲場更活躍，更利于精確、快速的尋找到聲反饋頻率。
2、系統中如果有壓限器的，還要注意把壓限器直通，等調整完后再恢復。而系統中的其它音頻處理設備如：調音臺、均衡器、激勵器、分頻器、效果器等都要調整到正常的工作狀態。
3、注意檢測一下系統中所使用的反饋抑制器對音樂信號和話筒反饋信號的分辨率，檢測方法是：關掉所有的話筒，把反饋抑制器串接在任何有音樂信號的通道中，最好放一段的士高音樂，不斷地加大此通道的音量，如果發現反饋抑制器開始工作了，并且嚴重的影響了音質，那證明此反饋抑制器還不是很完美。
4、有一點需要特別注意：如果你已經調整好了反饋抑制器，那在現場演出的過程中，千萬不要按動Reset按鈕，因為這樣會把你以前設置的所有參數清除，把反饋抑制器變成了剛出廠的原始狀態，這樣做是非常危險的，系統很可能會出現強烈的嘯叫，嚴重時還會損害設備。
5、有些反饋抑制器有自動和手動等工作方式選擇，如果你認為你的調整已經很完美，系統不會發生聲反饋了，那你可以把反饋抑制器放在手動或鎖定的工作模式，這樣既保留了設備里原有的參數，又不會因為設備誤檢測、誤啟動而改變已經調整好的參數。
6、還有一點：反饋抑制器是沒有辦法既抑制聲反饋又調整聲場的，調整聲場需要有專門的模擬多段房間均衡器或?qū)I(yè)數字參量均衡器。
(三)、數字效果器：
數字效果器是處理、制造各種聲場效果、混響效果的音響周邊器材，下面說一下使用效果器時需要注意的幾點問題及效果器容易產生故障的地方：

1、在工程施工當中，為了美觀和專業，很多技術人員喜歡把效果器安裝在機柜里面，這樣做看似正規合理，但由于效果器最容易受到外界信號的干擾，機柜里眾多的設備、再加上從機柜到調音臺之間比較長的信號線，這些都會嚴重干擾效果器，造成效果器傳送到調音臺里的信號有很多雜音，嚴重時可能全部都是噪聲簡直無法使用。所以在設備安裝時，最好把效果器放在調音臺的旁邊，但不要和無線話筒、碟機等設備疊放在一起。這樣一則方便操作，可以靈活的變換我們所需要的效果；再一個最重要的是減少了干擾。我相信現在有很多音響師都沒意識到這一點，大家可以自己做下試驗。
2、有一些效果器當我們選擇好效果程序時，還需要按一下“鎖定”鍵，否則此程序數字一直在閃爍，表示此程序并未被激活使用，這時除非我們知道原來的常用程序，否則不要盲目去鎖定另一個我們未知的效果程序，因為有些效果程序出來的聲音比較“恐怖和怪異”，有些程序的信號輸出電平還非常高，如果誤選擇了這樣的程序，那可能會引起話筒嚴重的回輸或人聲的嚴重惡化。
3、現在大部分效果器從一個程序變換到另一個程序時，中間是要有一段轉換時間的，這段時間效果器里就沒有效果輸出了，雖然只有不到幾秒鐘的時間，但如果在演出當中變換效果時還是會讓人察覺的，我們應該盡量避免這種現象。
4、效果器如果操作不當時，還會產生聲反饋，這種反饋聲一般是持續的，不像話筒聲反饋是短暫而強烈的，例如在一個調音臺里，假如我們從AUX6發送信號給效果器，經過效果器處理后若輸出了2路信號到調音臺的23-24路，那么此時23-24兩個通道中的AUX6旋鈕就不要再打開了，否則剛才經過效果器處理后的信號就會又流回到效果器里。由此，AUX和效果器之間就會又形成了一個循環，當環路電平增益超出一定范圍時，便會產生聲反饋現象。當然一套音響系統中要有良好的人聲只靠效果器來處理是不夠的，還需要系統中能發出很好的直達聲，然后再配合合適的效果聲，這樣才會盡可能達到完美的人聲效果。
( 四)、功放與音箱：
1、功率匹配：一般來說功放的功率要大于音箱的功率，正常情況下功放的功率要比音箱的功率大30%以上，如果用小功率功放來推大功率音箱時，功放容易過載，會產生對音箱有害的電流，此時喇叭單元很容易損壞。
2、阻抗匹配：目前專業音響系統中使用的功放一般都是定阻的，一般功放在4Ω--8Ω工作時最多，有些音響師喜歡一臺功放推2只以上音箱，這時就要注意音箱的阻抗了，多只音箱并聯時阻抗就會降低，要是低于2Ω時那此時功放就很容易損壞，這種近似短路的工作模式最好不要用。
3、功放與音箱之間的線路連接：功放的信號線要盡量用平衡線，如果系統中有多臺功放時，最好使用信號放大分配器分出數量足夠多、沒有衰減的信號線供給每一臺功放單獨使用，這樣可以減少系統噪音、減少隱患、提高信噪比。同時還需要注意的就是音箱線的質量和連接，盡量用比較粗、短的音箱線，連接時一定注意分清正負極和避免短路，特別是專業四芯或四芯以上音箱插頭，里面的幾個接線柱很小，接線時一定要注意。
4、功放后面有時候有很多轉換開關，如：單聲道工作模式、立體聲工作模式、橋接工作模式；還有的有電平大小調整開關、信號頻率切換開關等，我們在使用時一定要注意看清這些轉換開關，把功放調整到正確的或自己想要的工作狀態，否則真有可能造成不可預期的故障。
功放與音箱故障例子：1、某DJ大賽音響設備時，工程師說低音不夠，在找前級的原因，我一看所有重低音功放中130Hz的低切除開關都打開了，等于把130Hz以下的低音都切除了，這種情況下自然不可能有滿意的低音了。
2、一場戶外演出，系統內一共有四臺功放，2臺QSC的，2臺老的英國錄音大師的，信號線是通過功放后面輸入和輸出接口來轉換分配的，他按照正常、正規的方法把整個系統的電源線及信號線都連接好了，結果開機后系統中怎么弄也沒有聲音出來。我過去看了看調音臺正常，其它前級設備也沒問題，后來我把音頻信號單獨輸入到QSC功放中音箱有聲音，單獨輸入到老的英國錄音大師功放中音箱也有聲音，但當兩臺功放通過信號線連接在一起時，兩臺功放所推動的音箱就全部都沒有聲音了，我仔細觀察一下發現老的英國錄音大師的功放XLR卡儂接口中，3為熱端，2為冷端，1為接地，而QSC和現在大多數專業功放機后面XLR卡儂接口中2為熱端，3為冷端，1為接地，由于信號端口制式和標準不同，當這兩臺功放的信號連接在一起時，實際上就是等于短路了，音響系統中自然不會有聲音出來了。后來我把調音臺中2路主輸出信號給了QSC功放，把調音臺2路編組信號給了老的英國錄音大師功放，此時系統就正常了。當然我后來發現新出的錄音大師功信號端口也調整為：2為熱端，3為冷端，1為接地了�？傊Ψ藕鸵粝涫窍到y(tǒng)中最后兩種設備了，前面所有周邊設備都是為了它們而服務的，在一個工程中，能正確、合理的連接配置好功放和音箱，那這個工程就成功一半了。
