IP數字網絡廣播方案
首頁>解決方案>IP數字網絡廣播方案船舶公共廣播系統應采用基于TCP/IP通信技術,實現 100V 定電壓傳輸系統,可靠性好,滿足連續工作及安全技術要求。容易操作和維修,電源、輸入、輸出電纜接線應便于操作。性能穩定,電源變化在±10%情況下主機工作正常。在室內溫度+5℃~+40℃、室外溫度-25℃~+50℃、濕度:90%環境情況下主機工作正常。
作為消防報警系統的一部分,廣播系統應與 F&S 火氣安全系統相連,完成船上生產的安全檢測和報警功能。安裝在生產區和生活區關鍵位置的揚聲器和安裝在特殊區域的遙控單元,完成火氣報警、應急指令廣播、生產任務的分派和控制。且廣播系統與語音交換系統相連,可通過電話實現廣播功能。
廣播系統應設置多個不同優先級別的廣播和告警,高優先級的呼叫或報警可插入并中斷相對較低級別的呼叫和通話。優先級別可以自主設置以外,對報警的級別也可以根據業主要求進行設置。室內的揚聲器帶有音量控制器,用戶可根據各自環境的要求通過音量控制器對揚聲器的音量進行調節,緊急廣播和報警仍能控制所有揚聲器發出最大音量。
公共廣播系統可以起到宣傳、播放通知、找人、緊急情況下廣播疏散等作用。該功能要求擴聲系統的聲場強度略高于背景音樂,以不影響兩人對面講話為原則。
功能需求
★ 報警廣播功能:
具有 F&S 火氣安全系統連接功能,當接收到消防探測系統送來的火、氣報警信號時本機可產生警報,同時要求具有強插功能。報警信號包括撤離警報、油氣泄漏警報、綜合警報、解除警報,報警音可根據現場情況自行設定。自動報警狀態下,一旦發生接收到報警信號廣播系統必須自動進行全區全音量廣播,撤離警報必須經手動確認才能啟動, 以有效防止誤動作。
★ 電話廣播功能:
提供與語音交換系統的中繼接口連接,電話機可以通過撥一個接入碼啟動廣播,主機內部通過編程可實現兩位撥號分區廣播。
★ 娛樂廣播功能:
接收娛樂系統傳送的衛星廣播信號,同時主機本身可以接收 AM/FM 廣播。該系統通過和娛樂系統的接口,可實現環路的揚聲器上播放音樂。通過主機內的定時器可實現叫醒功能,娛樂系統也可定時播放廣播或音樂。揚聲器播放音樂或廣播時,系統全方位監測船上上的各種廣播和告警,娛樂系統靜音,廣播和告警從揚聲器中發出,廣播和告警結束娛樂系統繼續播音。
★ 選區廣播:
廣播系統可以用本系統軟件將應用場所分成不同的區域,然后在廣播時可以 分區廣播,也可全區廣播。
★ 在線檢測:
揚聲器控制單元可實時檢測每路揚聲器的工作狀態,當某一路的某個揚聲器 發生故障時,可及時定位該揚聲器。
★ 音量控制:
音量控制器可以實現關斷功能(音量控制器上有一檔為關斷檔。在系統有報 警和做應急廣播時,強制音量控制器連接到音量最大的位置)。
★ 功率放大器備件:
熱備份(配備熱備份功放,系統具有自檢測和自動切換功能,當檢測 到某臺功放有故障,熱備份功放自動切換到有故障的功放上)。
★ 具備本地以及遠端維護功能,最終船上應用的成型系統設計應滿足中國船級社船檢要求(系統模型可不做船檢要求)。
船舶廣播系統方案設計
根據船舶的不同需求和特點,結合IP網絡廣播系統的原理,本次方案具體設計如下:
1. 船舶廣播系統 . 廣播中心

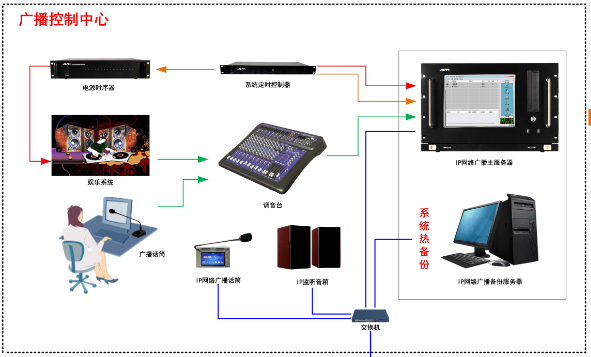

在船舶監控中心建立船舶IP網絡廣播總控站,整個系統以IP網絡為傳輸介質,不受傳輸空間和距離限制,全數字雙向網絡傳輸。
船舶監控中心總管全區的所有廣播業務。按船舶廣播系統使用的業務功能分區,各分區根據不同的場合,使用不同的音箱喇叭,各分區可統一被監控中心控制,也可以單獨控制某個分區,在緊急求助點還可與監控中心實現雙向對講。
2. 船舶廣播系統 . 分區點

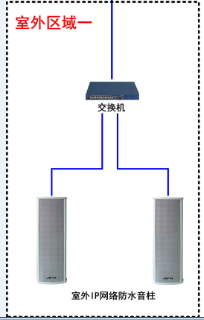

在船舶的室外走道區域,可以采用室外IP網絡防水音柱,作為播放通知、背景音樂、緊急報警等使用。

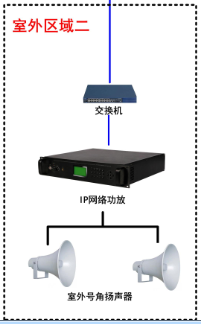

在船舶的高處位置,可以采用室外號角揚聲器,作為室外擴聲喊話或者播放巡邏通知等使用。
按照船舶內的不同功能區域,采用分區管理,各分區分別設置IP網絡廣播功放和揚聲器。在生活區和特殊區域可以采用吸頂音箱,而有一些類似會議室的特殊區域則可以采用室內壁掛音箱,室內吸頂音箱配有音控器,可以調節音量大小,在系統有報警和做應急廣播時,強制音量控制器連接到音量最大的位置。在生產區這種特殊場所,就采用防爆號角。每個區域獨立分區,確保每個分區能獨立使用IP網絡廣播系統。
在船舶的主要路口,監控點和特殊區域設計IP網絡求助對講終端,并可與其它系統集成,值班中心可以根據船員的求助信息,在電子地圖上鎖定求助點的具體位置,及時組織人員處理。
系統集成設計可與消防報警系統聯動,當出現緊急情況可以自動分區報警。
系統集成設計可與電話程控系統聯動,電話機可以通過撥一個接入碼啟動廣播。
3.船舶廣播系統 . 輔助設備
在廣播總控設置系統定時控制器,并與電源時序器配合,用于實現機房設備的自動開關機,并執行預設任務,達到無人值守的目的;
4.船舶廣播系統 . 系統集成
提供SDK二次開發包,通過二次開發后與監控、門禁、報警等系統進行集成。

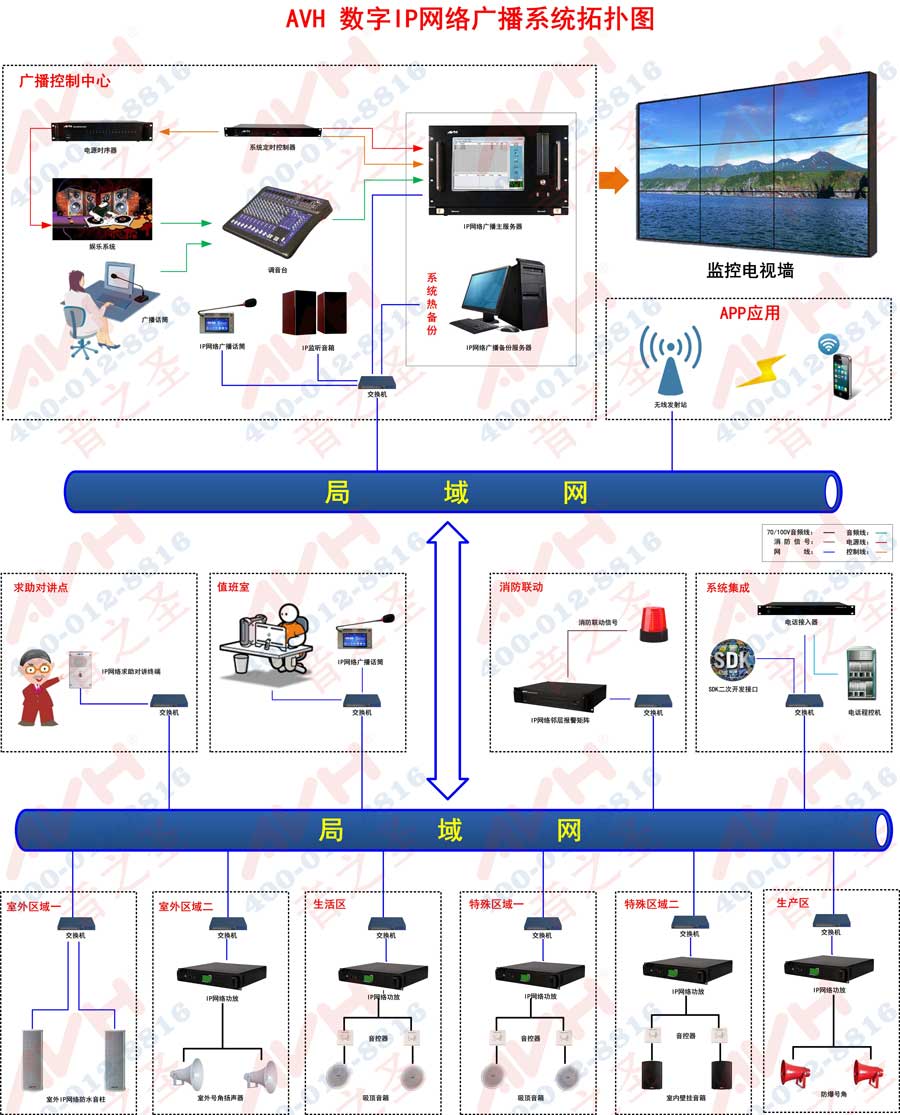

5.AVH數字IP網絡廣播系統拓撲圖:
