一、概述

       監獄是懲治和預防犯罪，教育和改造罪犯的國家執行機關，是國家司法機關的重要組成部分，擔負著執行法紀、教育改造的重要使命，而監獄的安全關系著社會的穩定，地位舉足輕重。

       隨著監獄管理需求不斷發展，監獄廣播系統的應用也不局限于公共廣播的功能，單獨廣播、講話通知及單獨的音樂心理理療等新的需求僅靠傳統的公共廣播已經不能滿足。監獄數字化IP網絡廣播及對講系統，以其實用性等特點得到了全國眾多監獄的認可，監獄數字IP網絡廣播系統是集音樂鈴聲、講話通知、報警聯動等為一體的新型數字化監獄廣播系統。

       根據我國目前監獄管理最新的要求，結合監獄廣播現狀與發展方向，監獄公共廣播系統的建設十分重要。在發生意外情況時，如斗毆、騷亂等，系統可自動播出預警，通過公共廣播系統進行通知、喊話、警告等進行威懾；同時，廣播系統還可以實現與視頻監控系統聯動。

二、系統需求

       監獄是國家司法機關的重要組成部分，擔負著執行法紀、教育改造的重要使命。隨著監獄管理需求不斷增長，目前監獄廣播系統的應用也不僅僅局限于公共廣播的功能，因此建設一套功能完善的廣播系統，既可實現整個監獄集中統一廣播，又可實現分區、尋址及呼叫對講等個性化的廣播，以便利用這套系統向服刑人員提供專業豐富的科學、教育、法律及文化知識。

       監獄的周邊及門口是監獄與外界聯接的部分，往往是在押人員越獄逃跑的地方，通過圖像監控系統與廣播系統聯動發出警報、警示廣播進行語音威懾，可以有效的保證在此看管的人員安全，并且可有效地配合監獄看管人員工作，防止在押人員越獄行為的發生。

       為了防止監舍內意外事件發生，一般需要對囚犯的活動進行實時監控，監看囚犯在監舍內有任何違規活動，則通過監控報警系統與廣播系統聯動，獄警都可以通過遠程控制中心廣播來提醒囚犯注意，進行警示廣播。若監舍內發生意外情況，犯人也可通過緊急求助終端向值班獄警求助。

       監獄內部、食堂、室外操場等公共場合是犯人相對比較集中的地方。由于在押犯人情況混雜，容易出現各種異常情況，在獄警相對比較少的情況下，為保證各公共區域的人員、設施的安全，必須要有一定的安全監控報警措施。通過圖像監控系統與IP網絡廣播系統聯動，在出現非正常情況時，及時向現場在押犯人發出警示廣播，同時向有關監獄管理部門發出報警信號，以便對各種緊急情況做出及時處理，有效保證看管人員及在押人員的安全，為監獄的整體安全與穩定打好基礎。

三、系統選型

       本方案中，經過綜合考慮，設計采用公共廣播十大品牌AVH公司研發生產的最新一代IP網絡公共廣播系統。

       AVH公司生產的IP網絡公共廣播系統具有性價比高，系統先進，可靠穩定，廣泛應用于監獄、工廠、學校等行業。

       長沙音之圣通信科技有限公司研發生產的AVH系列IP網絡公共廣播產品是為適應廣播系統網絡化時代的趨勢而誕生，是一種全數位式公共廣播系統，它的理念是利用計算機的局域網來傳輸數字音頻信號。由AVH IP網絡廣播終端承擔編碼和解碼任務，每個IP網絡終端都內置了數字集成電路解碼芯片，可以同時提供多路音頻信號輸入功能。在網絡中終端可以進行熱插拔。系統將的多路音頻信號、控制信號和通訊全在網絡中進行，具有更遠的傳輸距離和更好的傳輸效果，因而比當前任何可用的公共廣播系統更勝一籌。尤其是將音頻信號和控制信號集中在一條網線上傳輸，不僅大大地節省了安裝和布線成本，而且為將來的系統維護及系統工作的高可靠性提供了先決的優越條件，更是目前市面上傳統的公共廣播系統所無法比擬的。

       AVH IP網絡公共廣播系統可通過PC進行設置、管理和操作，這樣使安裝調試及操作變得更簡單、更方便。由于系統為網絡、數字化IP廣播系統，只需增加終端、放大器與揚聲器設備，無需額外增加控制設備，因此其系統的的擴展變得更簡方便；網絡廣播系統對于規模廣播系統，一般成本較大，但對于較大規模的廣播系統而言，隨著區域與揚聲器的增多，網絡廣播系統與傳統的智能廣播比較，具有更高的性價比。

四、解決方案

       根據監獄對公共廣播的實際需求，運用最新的數字技術，TCP/IP網絡通訊技術相結合而建立起來的一套嶄新、完整的數字網絡廣播體系。它以全新的理念構造出新一代的廣播系統，煥發了無窮的活力，是任何傳統廣播系統所不能比擬的。AVH數字IP網絡公共廣播就是在實現強大、多樣功能公共廣播的同時，充分體現出高度的智能化和可靠的穩定性。

       由于現代技術的飛速發展，故必須充分考慮今后的發展需要，設計方案必須具備前瞻性和可擴展性，不僅充分保護了甲方的投資，而且具有較高的綜合性價比。它已廣泛運用于金融、電力、商業、旅游、廠區、賓館、交通、工礦企業、監獄等各種行業之中，發揮了其不可替代的作用。

       AVH網絡IP廣播系統是一套基于IP數據網絡,將音頻信號以數據包形式在局域網和廣域網上進行傳送的純數字、互動式廣播系統。該系統設備使用簡便，只需將終端接入計算機網絡即可構成功能強大的數字廣播系統，每個接入點無需單獨布線，實現計算機網絡、公共廣播的多網合一。

       AVH網絡IP廣播系統是完全不同于傳統廣播、調頻尋址廣播和數控廣播的產品。因建立在通用網絡平臺上，并融入AVH自主知識產權的數字音頻技術，多方面體現了其顯著的優越性。作為純數字化的廣播系統，徹底解決了傳統廣播系統存在的控制方式不靈活，擴展性差、傳輸距離有限，缺乏互動等問題。

       AVH網絡IP廣播系統具有CD級(44.1K, 16bit)的音質效果,適合于音樂欣賞和聽力訓練。

       在傳輸方面，可運行在跨網關的局域網和Internet網上，音頻傳輸距離無限延伸，從中心機房到各個分區的同聲廣播，實現快速、可靠的信息溝通。

       在控制方面，因?yàn)椴捎脭?shù)字信號傳輸，所以信號不同于模擬信號傳輸時一對一的方式，數字信號可以在其網絡上的任何一個節點上控制音頻信號的信號流向，而不必要跑到總機房去進行廣播控制。同時不受傳統廣播分區的限制，每個終端都可以播放各自獨立的廣播節目，實現真正意義上的點控廣播。

       IP網絡廣播系統是一套基于電腦網絡的新一代公共廣播系統，可跨internet進行遠距離廣播。區別于傳統的音頻調頻以及可分區控制的智能廣播，IP網絡廣播所有的信號都是以純數字信號而不是模擬信號來傳輸，是真正意義上的純數字化網絡廣播。

IP網絡廣播除了能實現傳統定壓廣播的所有功能外，還具有以下特點：

           1、將計算機及網格技術和廣播設備有機結合，功能強大，操作、控制簡單，設備配套簡潔，性能穩定可靠。利用已有的電腦局域網線進行信號傳輸，無需重新架布音頻信號線；IP網絡廣播控制終端采用工業級ARM嵌入式芯片，快速啟動，可靠性高，無懼病毒侵?jǐn)_，可全天24小時不斷電運行，安裝工程及日常維護量�。�

           2、分區控制實現更簡單方便快捷，擴展性能好，隨時隨地可增減廣播分區，如有需要每個房間都可成為一個分區控制點。實現了真正的多路廣播和點對點的控制，每個分區控制點可同時播放不同的內容。分區控制點個數不受限制。

           3、可跨網關及路由，可跨Internet網進行廣播，為遠程廣播的實現提供了解決方法。傳輸距離不受限制，信號無衰減無失真，不受干擾，提供CD級廣播音質效果。

五、系統總體布局

       監獄一般由辦公大樓、監舍樓、勞教樓、公共區域、門衛崗樓及周邊等組成。根據監獄的管理要求和功能特點，本方案總體布局設計如下：

A、數字網絡廣播服務器位于廣播控制中心：

       設置了音源設備，如DVD、有線廣播話筒、調諧器、無線話筒等設備，音源設備接入到調音臺或前置放大器進行集中處理，輸出到廣播服務器，經過編碼后直接接監獄網絡；

       配置了監聽終端機，能對播放的音樂進行監聽；

       配置了主控電腦的定時控制器和電源時序器，音源設備、調音臺等設備的電源接入到電源時序器，通過定時控制器對主控電腦和電源時序器的定時控制，能自動定時開關電腦和所有周邊設備。

B、各分區部分：

       根據監獄的特點及用戶需求，本次方案共設計    個區，在每個分區各設置一臺IP網絡終端設備以及一臺受控廣播功放，直接接入監犾網絡，即可接受廣播服務器主控軟件的控制和廣播，同時機架終端機能自動根據廣播信號的有無自動控制廣播功放的開關，以避免功放長時間工作，以達到延長設備使用壽命的功能。

C、監舍：

       監舍作為關押犯人的地方，每個監舍安裝IP網絡對講終端。為防意外事件發生，若犯人在監舍內有任何違規活動，獄警都可以通過遠程控制中心進行廣播來提醒犯人注意，防范于未燃。如果監舍內發生意外情況，犯人也可通過安裝在墻壁上的緊急求助終端與獄警聯系。在日常使用中可通過IP網絡廣播系統采用無人值守的方式自動為監舍的犯人播放教育、科學、法律等方面文化知識。

D、勞教學習樓：

       勞教學習教室安裝IP網絡廣播音箱,網絡廣播音箱自帶本地線路輸入、話筒輸入，可以在教室實現本地?cái)U(kuò)音；也可選用IP網絡廣播壁掛終端，上課時可以使用點播終端的遙控器自主點播廣播主機服務器上內容，同時可以自主調整音量大小等。

E、監獄周邊、門口崗哨：

       監獄的周邊及門口是監獄與外界聯接的部分，往往是在押人員越獄逃跑的地方，通過監控系統與廣播系統聯動發出報警，警示廣播進行語音威懾，可以有效的保證在此看管的人員安全，并且可有效的配合監獄看管人員工作，防止在押人員越獄行為的發生�？梢栽诳垂苋藛T較少的情況下，有效地對全監獄內情況進行全面掌握，以便及時做出反應。

F、公共區域：

       在監獄廠房，食堂、室外操場等公共場合是犯人相對比較集中的地方，由于在押犯人情況混雜，往往容易出現各種異常情況，在獄警相對比較少的情況下，為保證各種公共區域的人員、設施的安全，必須要有一定的安全監控報警措施，通過監控系統與網絡數字廣播系統聯動，在出現非正�，F(xiàn)象時，及時向現場在押犯人發出警示同時向有關監獄管理部門發出報警信號，以便及時地對各種非正�，F(xiàn)象作出處理，有效的保證看管人員的及在押犯人的安全，為監獄的整體安全與穩定打好基礎。

G、分控：

       在武警崗哨或執勤室配置IP網絡尋呼話筒，接入網絡，即可對整個監區進行廣播。

       廣播IP終端與廣播服務器通過廠區內部網絡通信，也就是說只要服務器與終端已接入同一個以太網就可以互相通信。

六、系統結構圖

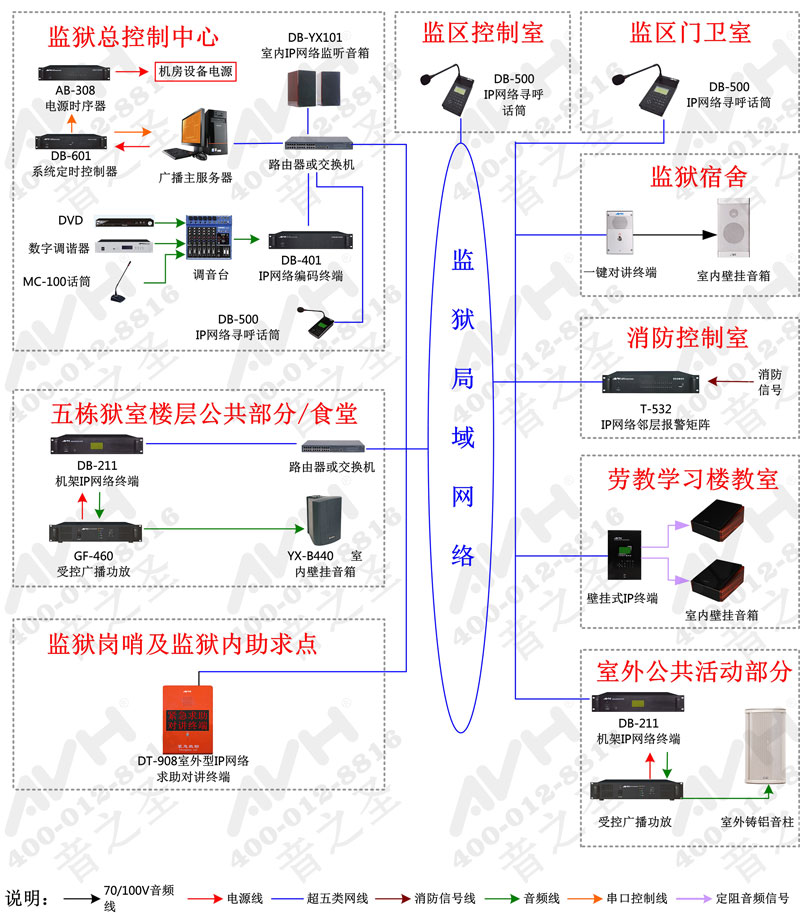

AVH數字網絡廣播系統是一套基于監獄網絡的IP網絡廣播系統。其系統結構連接圖詳見如下：

組成部分設備分析

a、廣播主服務器：

必備組件。網絡廣播系統的主控部件，提供系統管理、用戶管理、終端管理、節目管理、任務管理等管理功能，是整個系統的核心。

b、廣播終端：

必備組件，系統服務器上的播放任務將語音數據文件通過網絡發送到廣播終端，在廣播終端上進行解碼還原為音頻流，再對后級功放或音箱進行驅動，以提供高保真的音質效果。AVH數字網絡廣播系統終端提供豐富的接口類型及控制功能。

c、監聽終端：

監聽終端用于對系統中其他任意廣播終端的播放情況進行實時監聽，主要應用于領導抽查和廣播管理員的監控，方便廣播管理員對任意區域的狀態監聽。

d、數字編碼器：

實時將DVD、數字調諧器、話筒等音源信號進行編碼，通過網絡進行傳輸。

e、IP網絡對講終端：

在每個監舍配置防暴防拆功能的對講終端，實現監控中心與監舍的對講功能。

f、各分控點

在各分控室可以安裝廣播分控軟件或IP網絡尋呼話筒，便可對整個監獄任一區域進行廣播對講等。
