校園廣播系統等弱電工程布線注意事項
發布日期：2018-12-4   點擊次數：

在校園廣播系統等弱電工程項目中，綜合布線是考量一項工程質量的重要指標，一個項目的施工質量好壞，可以從布線工程中看出來，布線不規范，直接影響了工程的整體穩定性，前期布線的工程量占到了整個項目施工周期三分之二的時間，采用一套好的傳輸系統，或者配備一套有超強施工經驗的施工隊伍，絕對會對整個系統的質量，起到決定性的作用，既然布線系統這么重要，那么布線需要注意什么呢？


1、電纜標志內容：在電纜的護套上約以1M的間隔標明生產廠廠名或代號及電纜型號規格，制造年份，電纜長度。

2、塑料線槽及其附件型號規格應符合設計要求，并選用相應的定型產品。其敷設場所的環境溫度不得低于-15攝氏度，其阻燃性能氧指數不應低于27%。線槽內外應光滑無棱刺，不應有有扭曲、翹邊等變形現象，并有產品合格證。

3、纜線布放時應有冗余。在機柜處，雙絞線纜預留長度，一般為3~6m；終端處為0.3~0.6m；光纜在設備端預留長度一般為5~10m；有特殊要求的應按設計要求預留長度。

4、設備間鋪設活動地板時，板塊鋪設嚴密堅固，每平方米水平允許偏差不應大于2mm，地板支柱牢固，活動地板防靜電措施的接地應符合設計和產品說明要求。

5、每對對絞線應盡量保持扭絞狀態，非扭絞長度不應大于13mm。

6、剝除護套均不得刮傷絕緣層，應使用專用工具剝除。

7、纜線中間不得產生接頭現象。

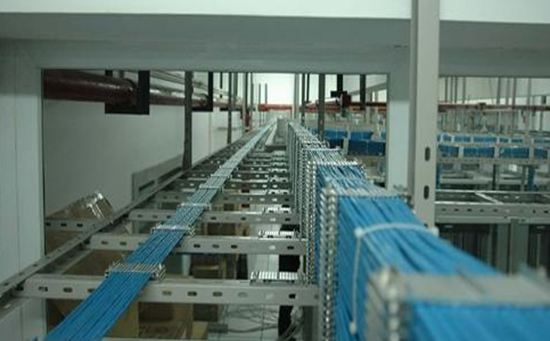

IP廣播系統綜合布線


8、雙絞線最長線距為100米，超過100 米的可用雙絞線中繼器連結加長，每段線路中中繼器的數據不能多于三個。

9、光纖傳輸距離：傳輸速率1Gb/s，850nm，、普通50μm多模光纖傳輸距離550m，普通62.5μm多模光纖傳輸距離275m，新型50μm多模光纖傳輸距離1100m。

10、纜線的彎曲半徑應符合下列規定：

（1）非屏蔽4對雙絞線纜的彎曲半徑應至少為電纜外徑的4倍在施工過程中應至少為8倍。

（2）屏蔽雙絞線纜的彎曲半徑應至少為電纜外徑的6~10倍。

（3）主干雙絞線纜的彎曲半徑應至少為電纜外徑的10倍。

（4）光纜的彎曲半徑應至少為光纜外徑的1.5倍，在施工過程中應至少為20倍。

11、對絞線在信息插座（RJ45）相連時，必須按色標和線對順序進行卡接，插座類型，色標和編號應符T568A、T568B的規定。

12、在制作水晶頭時，電纜的外保護層需要壓在接頭中而不能在接頭外，因為當電纜受到外界的拉力時受力的是整個電纜，否則受力的是電纜和接頭連接的金屬部分。

13、雙絞線纜與接線模塊（IDC，RJ45）卡接時，應按設計和廠家規定進行操作。

14、屏蔽雙絞線纜的屏蔽層與接插件終端處屏蔽罩可靠接觸，纜線屏蔽層應與接插件屏蔽罩360o圓周接觸，接觸長度不宜小于100mm。

15、每股雙膠線兩端應粘膠標簽并編號，以便于安裝和維護。

16、交接間、設備間提供可靠的施工電源和接地裝置。

17、施工現場臨時電源應有完整的插頭、開關、插座、漏電保護器設置，臨時用電須用電纜。電源線分三種顏色：火線紅色、零線藍色、地線黃綠，所有單向插座應該“左零右火中間地“或“上火下零“連接。

18、電源線管從地面下穿過時，必須使用套管連接緊密，在地面下不允許有接頭，出入地面處必須套用彎頭。地面沒有封閉之前，必須保護好PVC套管，不允許有破裂損傷，鋪地板磚時PVC套管應被覆蓋，釘木地板時，電源線應沿墻角鋪設，以防止電源線被釘子損傷。

19、 電源線走向橫平豎直，不可斜拉，防止被電錘、釘子損傷。

20、各種強弱電插座接口要盡量少。所有插座、開關要高于地面300MM以上，并且不會被推拉門家俱等物遮擋。

21、弱電線路與強電線路不允許共套一管，其間隔距離為0.5m以上。

22、工程中各板塊之間的電源要盡量分開控制，盡量做到單獨供電，互不干憂。

此外，布線的規范還取決于管理人員的嚴格要求以及施工人員的態度。
