會議音響系統圖解
發布日期：2019-3-1   點擊次數：

一、會議系統功能需求

1間大會議廳，面積500平方米，可容納300到400人的大型會議室。該工程項目多媒體會議室主要要求滿足日常會議語音擴聲、學術報告、學習培訓等功能。

會議室平面圖、會議室透視圖和會議室正側立面效果圖如下：

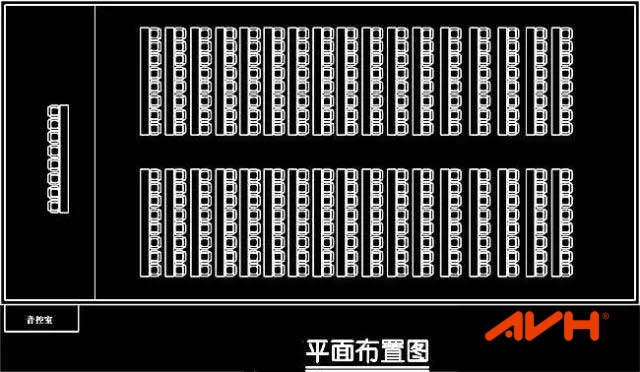

會議室平面圖

會議室平面圖


會議室透視圖

會議室透視圖

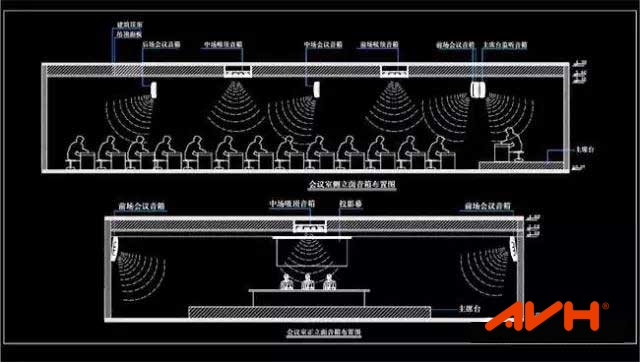

會議室正側立面效果圖

會議室正側立面效果圖


二、會議功能設計

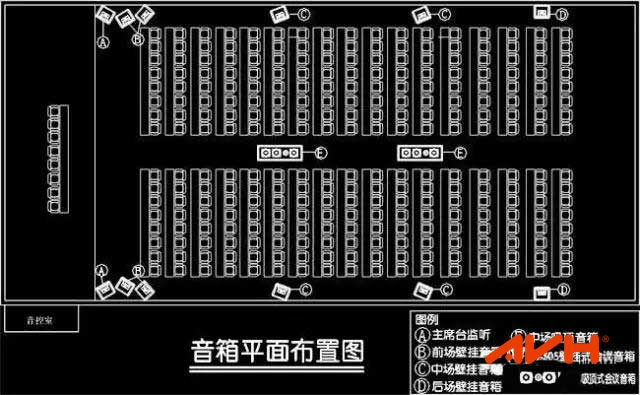

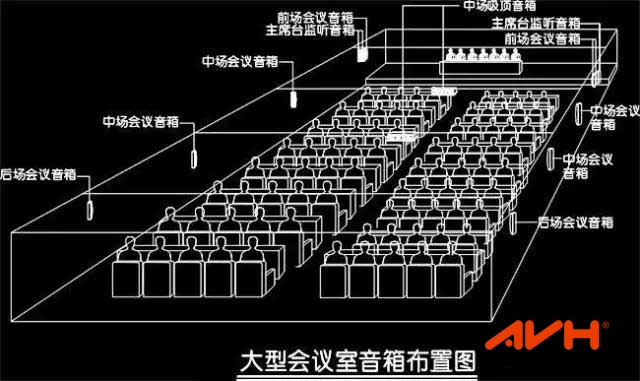

音箱平面布置圖

音箱平面布置圖


三、會議語音擴聲設計

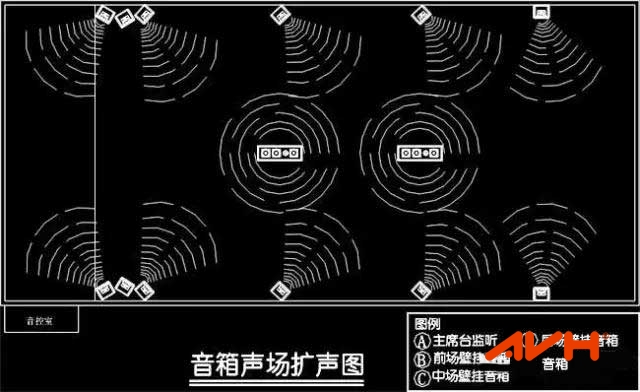

會議室平面擴聲圖

會議室平面擴聲圖

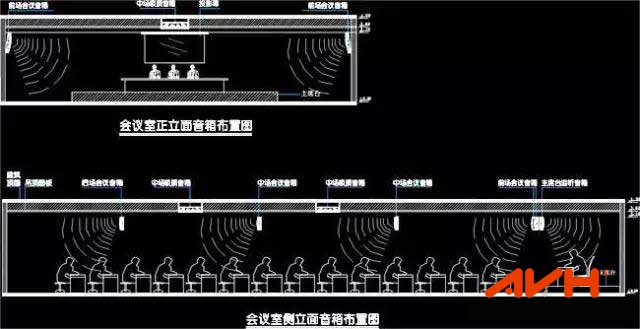

會議室正側立面擴聲圖

會議室正側立面擴聲圖

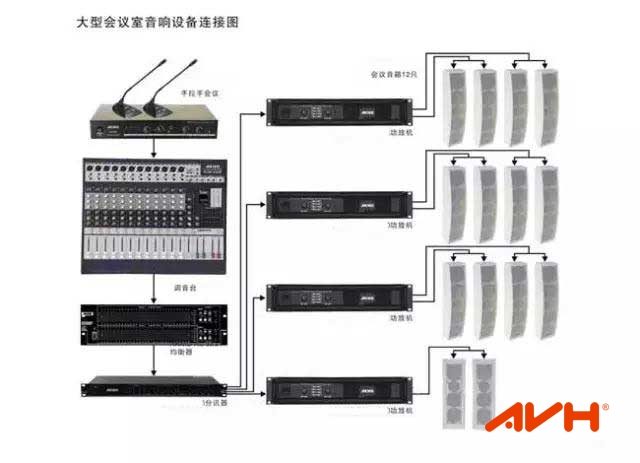

四、大型會議室音響設備連接圖

大型會議室音響設備連接圖

五、會議系統設備施工安裝

        **會議系統設備詳細安裝過程

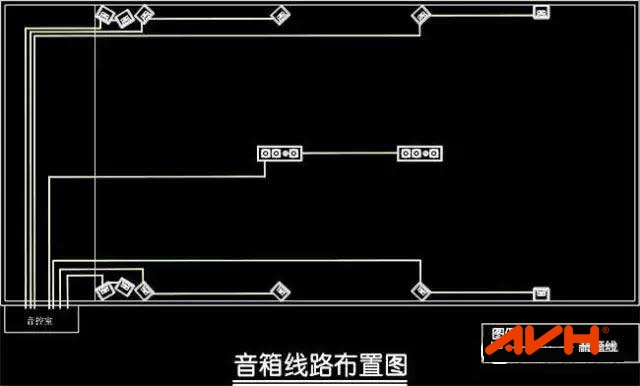

音箱線路布置

音箱線路布置

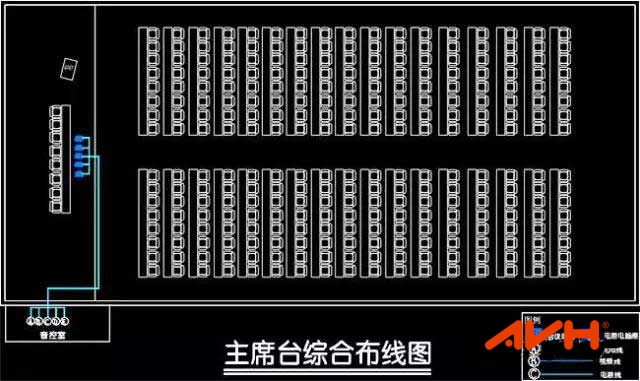

主席臺綜合布線圖

主席臺綜合布線圖

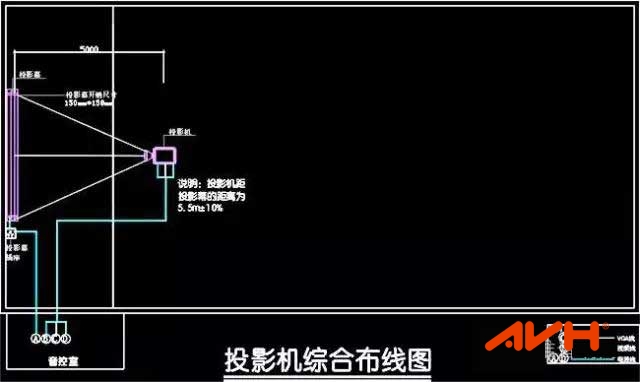

投影機綜合布線

投影機綜合布線


        **會議擴聲系統設備詳細連接過程

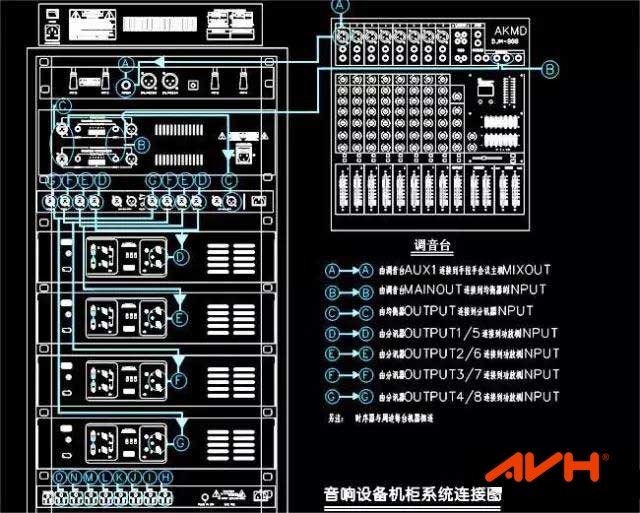

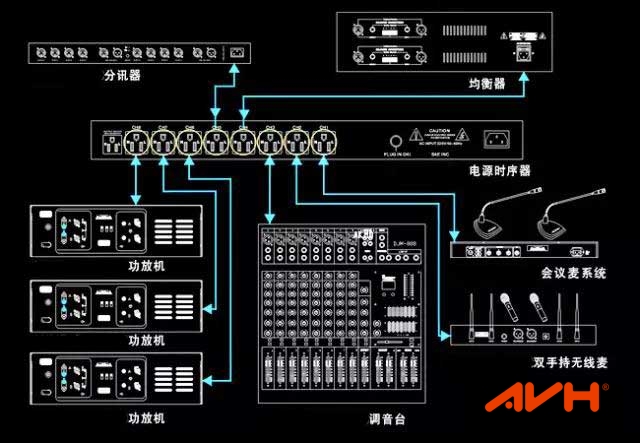

整套系統設備連接

整套系統設備連接

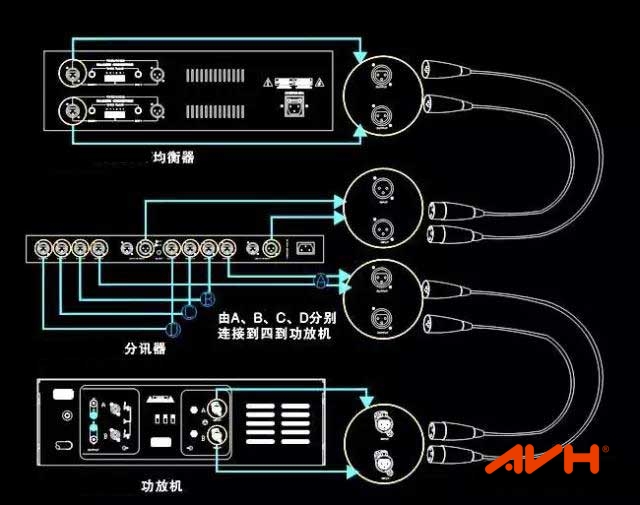

分訊器連接

分訊器連接


電源時序器連接

電源時序器連接


        **會議音箱安裝以及功放到音箱連接的過程

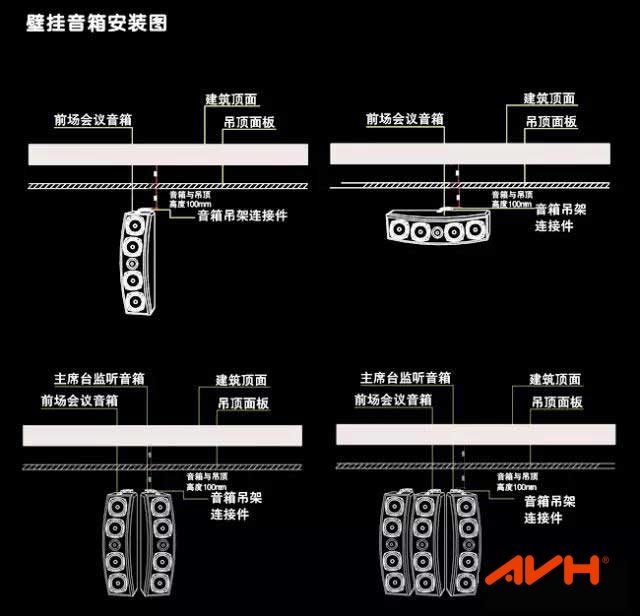

壁掛音箱安裝

壁掛音箱安裝

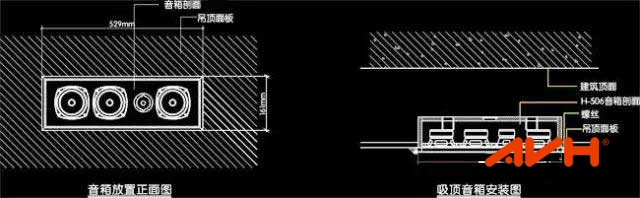

吸頂音箱安裝

吸頂音箱安裝

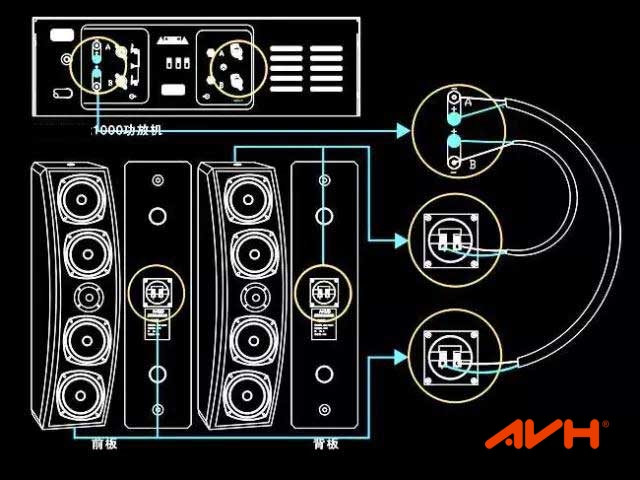

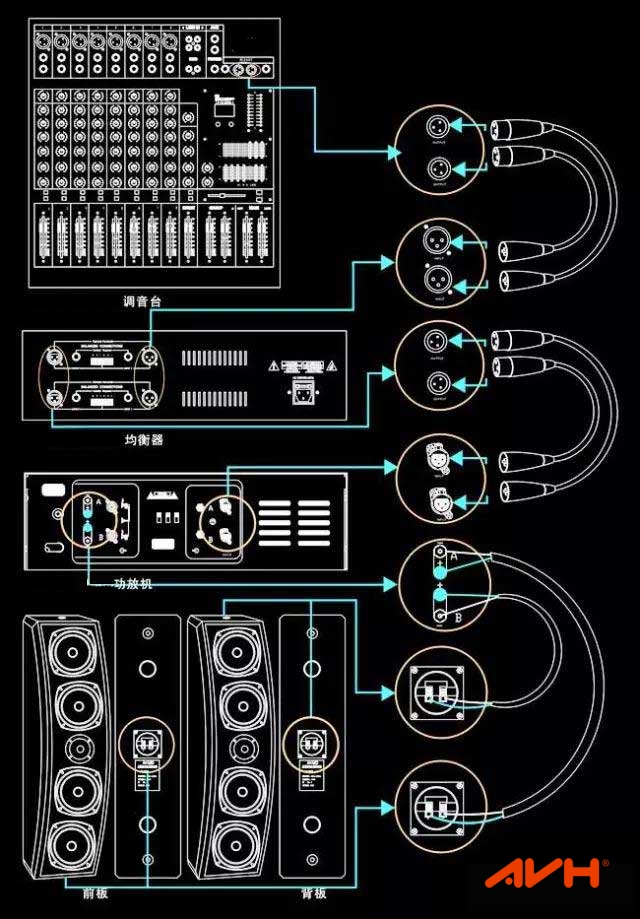

音箱連接

音箱連接


系統設備機柜安裝

系統設備機柜安裝
