專業功放的維修方法及步驟
發布日期：2019-7-22   點擊次數：

　　直觀檢查法是本著先簡后繁的原則，通過眼看、耳聽、鼻聞、手摸等手段，對故障機進行大體的檢查，以發現產生故障的部位和原因。這種方法在功放機維修中對處理一些簡單而明顯的故障十分有效。

　　用直觀檢查法檢修時，可先查看外部旋鈕、開關及各信號線連接是否正確，機內電路中有無明顯燒毀、變色、斷裂和接觸不良的元件與線路。若未見異常，可通電試機。若發現機內有冒煙、跳火，或聞到元器件燒焦的糊味、聽到異常的響聲時，應立即切斷電源，并檢查其原因所在，以免擴大故障。

　　在檢修電子管放大器時，通過觀察電子管燈絲是否發亮，可判斷燈絲或其供電是否正常。另外，斷電后手摸可疑元件，根據該元件是否發燙可判斷它是否損壞。

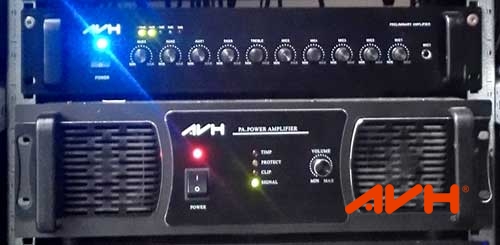

功放檢修


　　檢修時，在確定了故障發生的大致部位后，可用萬用表對故障電路與元器件進行電壓、電流或電阻值的測量，再通過與正常工作時的數值相比較，從而判斷出故障所在。

　　其中，電壓測量法用來檢查電源各輸入輸出電壓及晶體管、電子管、集成電路等元器件的工作電壓，根據電壓的有無及高低變化，來判斷故障是在被測元件本身，還是在其外圍元件或供電電路。

　　電阻測量法用來測量各種電子元件的直流電阻值，看其有無開路、短路或性能變差，還可測量某一線路是否斷路。

　　電流測量法用來測量某—部分電路或電子元件的電流值，推斷該電路或元件本身有無故障。通常是把萬用表置于適當電流擋，將兩表筆串接在電路中，根據表針指示或數字顯示值讀出電流的大小，也可用電壓法測某電阻兩端的電壓降，然后根據歐姆定律計算出通過該電阻的電流。

　　信號干擾法主要用于音頻模擬電路的檢修。將人體感應信號、直流斷續信號或信號發生器的輸出信號從放大器某級電路的輸入端加入，根據揚聲器發聲的強弱來判斷故障發生的大致部位。

　　信號干擾法適用于查找各單元(或各級)電路直流工作狀態正常但無聲或聲小的故障，一般是從后級逐級向前檢查。應該注意的是：在檢修后級功率放大器(尤其是分立元件放大器)時，應將音量電位器關小，然后在音量電位器前加入干擾信號。若用信號干擾法檢查音量電位器以后的放大電路，應將揚聲器換成合適的假負載，然后用直流斷續信號(如利用萬用表的R&TImes;1擋，將紅表筆接地，黑表筆點觸各信號輸入端)去檢查。最好不要用人體感應信號，以免損壞功率管或揚聲器。用人體感應法檢查電子管放大器時，應串入適當電容器，注意安全，以免觸電。

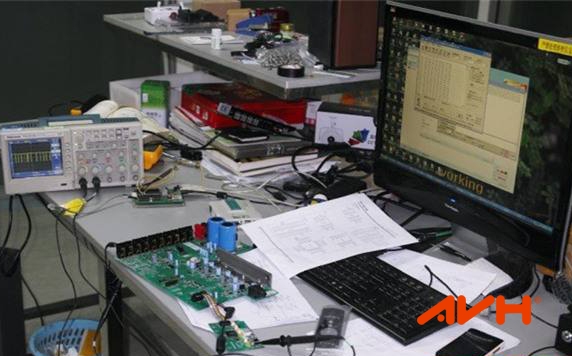

功放維修


　　短路檢查法是將某元件、某電路直接短路或用電容短接，以快速判斷故障部位。如將靜噪控制管的基極對地短路，看靜噪電路是否誤動作;將卡拉OK或音響效果處理電路的輸入端與輸出端短接，以判斷此電路有無故障;用一只電容將某一級放大電路的輸入端與地(或輸出端)之間短路，可以判斷出自激嘯叫、交流聲等故障是發生在本級電路，還是前級電路。

　　開路檢查法在功放機維修中檢查電源電路時尤為實用，如測量出某直流輸出電壓偏低時，可將其負載電路斷開，若電壓恢復正常，說明負載電路中存在短路故障。在懷疑某旁路、退耦電容漏電或穩壓二極管性能不良而造成某點電壓偏低時，可將可疑元件的引腳與電路斷開，看該點電壓是否恢復正常。

　　有的機器在熱機后(即工作一段時間)才出現故障，檢修時可用電烙鐵或電吹風等熱源對可疑元件加溫，使故障很快出現。在故障出現后，再用酒精棉球?qū)梢稍禍兀艄收嫌窒�，即可判斷是該元件熱穩定性不良。

　　代換法是用正常的元器件或電路板替換可疑的元器件或電路板，以快速判斷故障部位和元件。對于型號不同但性能參數相同的元器件，也可以互換使用。

　　通電后放大器無任何顯示，各功能鍵均失效，也無任何聲音，。首先應檢查電源電路。接通電源，用萬用表測量電源插頭兩端的直流電阻值，正常時幾百歐的電阻值。如果差距太大，且電源變壓器嚴重發熱，說明電源變壓器的初級回路有局部短路處;如果無窮大，應檢查變壓器初級繞組是不是開路、保險絲有沒有熔斷、插頭和電源線間有沒有斷線。

　　無聲故障表現為操作各功能鍵時，有相應的狀態顯示，但無信號輸出。檢修有保護電路的放大器時，應看開機后保護繼電器能不能吸合。如果繼電器無動作，應測量功放電路中點功放，過流檢測電壓是不是正常、輸出電壓有沒有偏移。若中點輸出電壓偏移或過流檢測電壓異常，說明功率放大電路有故障，應檢查正、負電源是否正常。如果正、負電壓不對稱，可斷開正、負電源的負載電路，這樣判斷是功放電路有故障還是電源電路本身不正常。如果正、負電源正常，應檢查功放電路中各放大管是不是損壞。

　　指音頻信號在放大傳輸過程中，因某個放大級放大量變化或在某個環節被衰減，使放大器的輸出功率變小或增益下降。可用替換的辦法先檢查音箱和信號源和是否正常。然后檢查控制電位器和各類轉換開關，看音量能不能變大。如果都正常，那就看故障是在前級還是后級電路。對于某一個聲道音輕，可將其前級電路輸出的信號交換輸入到另一聲道的后級電路，如果音箱的聲音大小不變，則故障在后級電路。

　　放大器的噪聲有感應噪聲、爆裂聲、交流聲和白噪聲等。檢修時，應先看噪聲來自于前級還是后級電路�？扇∠虑�、后級的信號連接插頭，如果噪聲明顯變小，說明故障在前級電路;相反，故障在后級電路。交流聲是指聽感低沉、單調而穩定的100Hz交流哼聲，主要是電源部分濾波不良所致，應著重檢查濾波、電源整流和穩壓元件是不是損壞。前、后級放大電路電源端的退耦電容虛焊或失效，也會產生一種類似交流聲的低頻振蕩噪聲。

　　失真故障是某放大級工作點偏移或功放推挽輸出級工作不對稱所致。檢修時，可根據放大器輸出功率與失真的變化情況，來判斷具體的故障部位。

　　電子管放大器若失真的同時輸出功率變小(音輕)，應檢查是否推挽功放中某一放大管衰老、工作點不對或輸出變壓器局部短路造成其工作不平衡;若失真的同時輸出功率變大，多是負反饋電路中的電阻變值、電容失效或陰極自生偏壓的旁路電容短路所致。

　　晶體管放大器若失真隨著音量的增大而明顯增大，應檢查推動級某只晶體管的工作點是否偏移(通常發生在無保護電路的功放中)或反饋電路中的電容失真;若無論音量大小均有失真，則故障在前級放大電路，應檢查各放大管的工作點有無偏移。

　　集成電路放大器的工作電壓異常或功放集成電路內部損壞，也會造成失真(指無保護電路的機器)。

　　嘯叫故障是電路中存在自激所致，又分為低頻嘯叫和高頻嘯叫。

　　低頻嘯叫是指頻率較低的“噗噗”或“嘟嘟”聲，通常是由于電源濾波或退耦不良所致(在嘯叫的同時往往還伴有交流聲)，應檢查電源濾波電容、穩壓器和退耦電容是否開路或失效，使電源內阻增大。功放集成電路性能不良，也會出現低頻嘯叫故障，此時集成電路的工作溫度會很高。

　　高頻嘯叫的頻率較高，通常是放大電路中高頻消振電容失效或前級運放集成電路性能變差所致�？稍诤蠹�(jí)放大電路的消振電容或退耦電容兩端并接小電容來檢查。另外，負反饋元件損壞、變值或脫焊時，也會引起高頻正反饋而出現高頻嘯叫。
