接地，通常是指用導體與大地相連。可在電子技術中的地，可能就與大地毫不相關，它只是電路中的一等電位面。

按接地的作用，可分為工作接地、保護接地、過壓保護接地、防靜電接地、屏蔽接地、信號接地等多種。在專業音響技術中，以上幾種接地類型都會遇到。

一、屏蔽接地

為防止電磁感應而對視、音頻線的屏蔽金屬外皮、電子設備的金屬外殼、屏蔽罩、建筑物的金屬屏蔽網（如測靈敏度、選擇性等指標的屏蔽室）進行接地的一種防護措施。在所有接地中，屏蔽地最復雜，有種說不清，道不明的感覺。

因?yàn)槠帘伪旧砑瓤煞劳饨绺蓴_，又可能通過它對外界構成干擾，而在設備內各元器件之間也須防電磁干擾，如大家熟知的中周外殼、電子管屏蔽罩就是例子。屏蔽不良、接地不當會引起干擾，這些干擾主要有：

1.1、交流干擾，這主要由交流電源引起。對交流干擾的防護，通常對電源進行濾波或在電源變壓器初次級間加屏蔽層并接地。在大的雜散電磁場外，為防電磁干擾進行屏蔽接地十分必要。

1.2、高頻干擾。這類干擾來自各類無線發射臺的變頻或超變頻信號，它們竄入電子設備后在機內得到非正常解調而形成聲頻干擾。信號頻率越高，建筑物或設備的金屬網孔眼就應越小，信號線屏蔽層的編織就應越密，否則將失去屏蔽作用。

對頻繁拔插的信號線，應防止屏蔽層在插頭處松動和脫落。因有時儀器設備的屏蔽是通過信號線的屏蔽入地的（它們通過插頭插座聯接起來），若屏蔽脫落，則很容易造成干擾。

二、保護接地

保護接地是為防止絕緣損壞造成設備帶電危及人身安全而設置的保護裝置，它有接地與接零兩種方式。按電力規定，凡采用三相四線供電的系統，由于中性線接地，所以應采用接零方式，而把設備的金屬外殼通過導體接至零線上，而不允許將設備外殼直接接地。

這在廣電系統的配電房中的開關設備，中央空調機、發射機等電源開關設備和大耗電設備中尤為常見。在規劃設計時，應從地網中引出接地母線至各設備上，再將機 器外殼用導體連至接地母線上。值得指出的是：接地線應接在設備的接地專用端子上，另一端最好使用焊接。有時設備外殼會麻手，這是由于交流漏電而設備外殼沒接零造成的。

一般可將電源插頭拔出調換一下位置再插入即可解決。這在一些常移動的編錄設備中，由于接零線常常被忽略，操作人員有的可能會雙手同時接觸接零和不接零的設備，就有可能發生上述現象。

三、信號接地

    各種電子電路，都有一個基準電位點，這個基準電位點就是信號地。它的作用是保證電路有一個統一的基準電位，不致于浮動而引起信號誤差。

    信號地的連接是：同一設備的信號輸入端地與信號輸出端地不能聯在一起，而應分開；前級（設備）的輸出地只有與后級（設備）的輸入地相連。否則，信號可能通過地線形成反饋，引起信號的浮動。這在設備的測試中，信號地的連接尤其要引起注意。

四、過壓保護接地

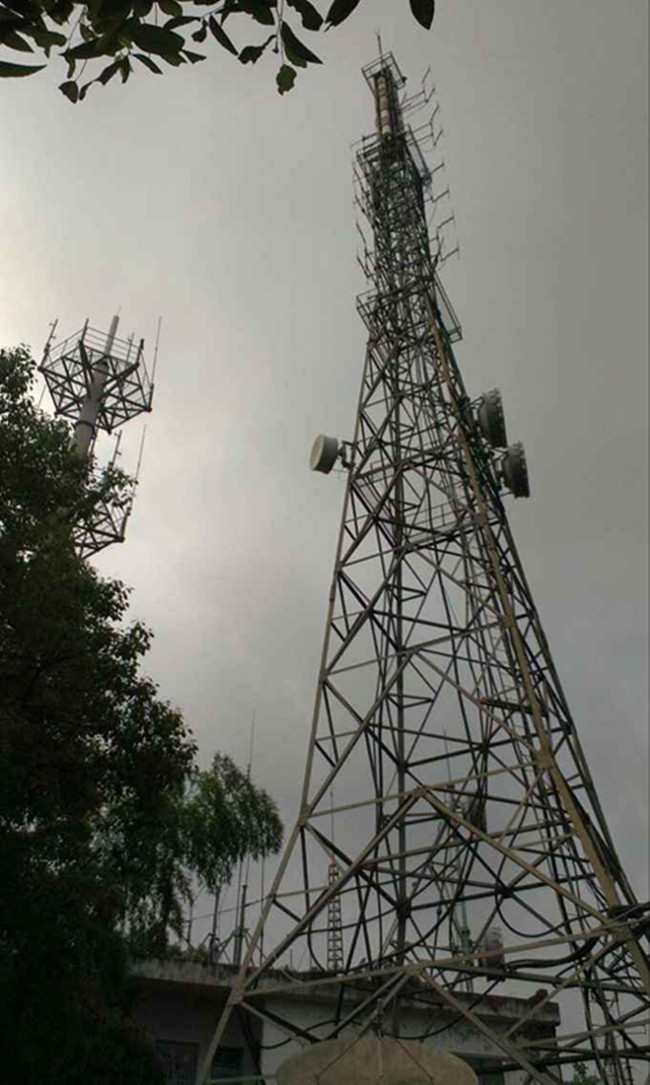

這是為防雷電而設置的接地保護裝置。防雷裝置最廣泛使用的是避雷針和避雷器。避雷針通過鐵塔或建筑物鋼筋入地，避雷器則通過專用地線入地。避雷器每年雷雨 季節來臨之前須檢驗，以防失效。在防雷引下線上，絕不要連接其他設備的地線，防雷引下線只能單獨直接入地，否則雷電會通過引下線損壞其他設備。

五、接地的要求

專業工程中涉及的“地”有幾種：一是電源地，二是信號地，三是音控室的真地。其中，電源地是電氣工和中埋設的，用以保護人身安全，音響工和最好不要借用；信號地是系統的零電平參考點，各設備連接起來后，其信號地就是屏蔽層；音控室的真地是在要求較高場合或有強電干擾時，音響工程中專門埋設的地線，其對地電阻不能大于4歐姆。

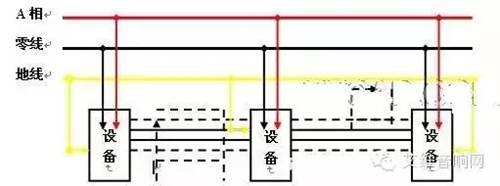

這幾種地的概念不同、作用不同、不能混淆，否則，接地系統的混亂帶來的問題要比設備帶來的問題更難解決。下面著重看看閉環回路的產生，如圖所示避免產生閉環回路。

從圖中可看出，閉環回路的產生一是由于多條信號線兩端都有接地，二是由于屏蔽層與電源地形成的。一旦形成閉環電路，電磁碭干擾就會在屏蔽層上產生感應電流，給音響系統帶來噪聲干擾。

解決的辦法有：屏蔽層一端接地（一般在信號末端）；設備背板上的接地開關置于懸浮擋，并判斷設備后背的接地線柱是否與外殼相通，若相通就不用，若不相通即將它們集中于調音臺的接地線柱上，最后接入音控室的真地。

當然，如果沒有電磁場干擾，閉環回路也不會帶來噪聲，但作為規范的施工，應盡量避免閉環回路。另外，是否需要埋設音控室真地，要看環境是否允許以及是否有 較強的電磁場干擾，因?yàn)殡姶艌?chǎng)干擾是通過閉環回路產生作用的，與系統是否接入音控室的真地沒有關系；而對電磁場的干擾，就要求屏蔽層接入真地，其抗干擾作 用才會顯示出來。

在廣播系統設備安裝中，都要特別留意接地。主機、功放、音柱等都是必須接地保護的。

綜上所述，專業工程要求設計人員和施工技術人員必須牢固掌握基本的聲學、電學知識，充分了解每個工程的特點和環境狀況，才能將工程質量不斷提高。
