廣播系統工程供電施工要求
發布日期：2018-9-10   點擊次數：

廣播系統工程安裝施工中，供電是很重要的部分，其施工要求在音之圣廣播工程師多年來接觸的各種施工工程中總結如下：

小容量的廣播站可由插座直接供電；容量在500W以上時，設置廣播控制室，其供電可由就近的電源控制器專線供電。

交流電壓偏移值一般不宜大于+10%，當電壓偏移不能滿足設備的限制要求時，應在設備的附近裝自動穩壓裝置。

廣播用交流電源容量一般為終期廣播設備的交流電耗容量1.5-2倍。

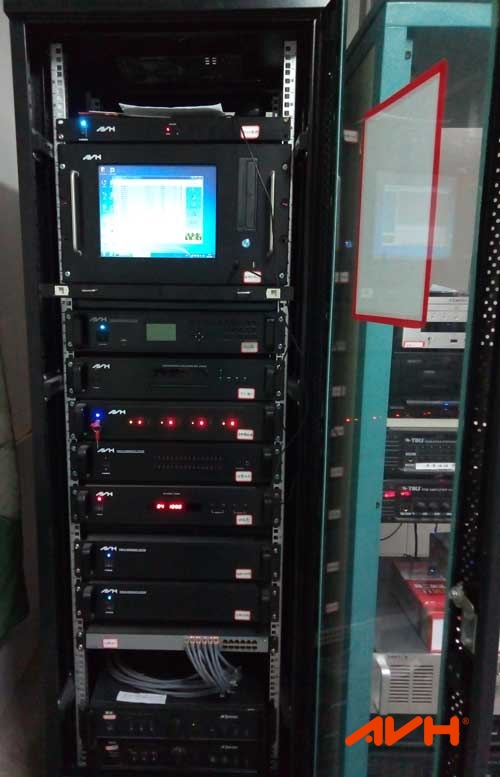

校園廣播系統機房機柜

一、系統供電與接地具體要求：

電源負荷要求：公共廣播系統交流電源的負荷應符合中華人民共和國行業標準《民用建筑電器設計規范》JGJ/T16-92中第3.1.1.1條所規定的負荷標準。　　　　

公共廣播系統的電源：應該從配電室內的低壓配電屏（柜）供給二路獨立電源，與擴聲系統控制室配電箱（柜）內互投。配電箱（柜）對擴聲用的功放采用單相三線制（L+N+PE）放射式供電。

引至前置信號處理機柜、功放設備等交流電源的電壓波動超過設備規定時，應加裝自動穩壓裝置。

控制室應設保護接地和工作接地，具體要求按中華人民共和國行業標準《民用建筑電器設計規范》JGJ/T16-92中第21.6.4條所規定的原則處理。

具體要求如下：

●單獨設置專用接地裝置，接地電阻不應大于4歐姆。

●接至共同接地網時，接地電阻不應大于1歐姆。

●工作接地應構成系統統一點接地，接地的具體要求按中華人民共和國行業標準《民用建筑電器設計規范》JGJ/T16-92中第14章的規定�！　�

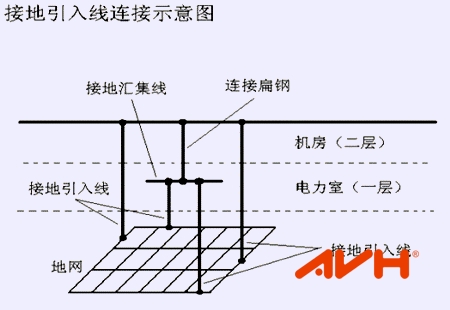

二、供電與接地的施工規定：

所有接地極的接地電阻應進行測量，經測量達不到設計要求時，應在接地極回填土中加入無腐蝕性長效降阻劑；控制室內接地母線的路由、規格應符合設計要求。

施工時應符合下列規定：接地母線表面應完整，無明顯損傷和殘余焊劑渣，銅帶母線光滑無毛刺，絕緣線的絕緣層不得有老化龜裂現象；接地母線應鋪放在地槽或電纜走道中央，并固定在架槽的外側，母線應平整，不得有歪斜、彎曲。

母線與機架或機頂?shù)倪B接應牢固端正，系統的工程防雷接地安裝應嚴格按設計施工，接地安裝應與土建施工同時進行。

電力施工接地
