IP網絡廣播系統中的六類線
發布日期:2018-12-5   點擊次數:

        IP網絡廣播系統的連接采用的是網線,常用的多為五類線、超五類線、六類線,這里跟大家說的就是六類線:

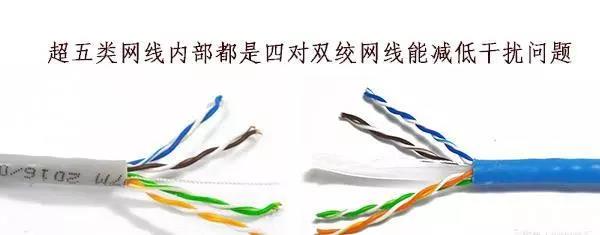

        網線也是分屏蔽雙絞線和非屏蔽雙絞線,超五類網線和六類網線是綜合布線工程中常用的屏蔽雙絞線,內部4對線芯雙絞線能抵御線對間的串擾和一部分來自普通布線環境下的外部干擾。

        大多數實際網絡應用工作頻率都低于30MHz,非屏蔽網線是通過雙絞的方式來減低內部的串擾,可以滿足于日常的環境布線。

IP網絡廣播連接線材

        六類網線傳輸速率上能夠提供高于超五類2.5倍的高速帶寬,主要是傳輸千兆網絡,要搭配千兆交換機,千兆路由器才能使用。搭配百兆交換機和百兆路由器只能傳輸百兆網絡。

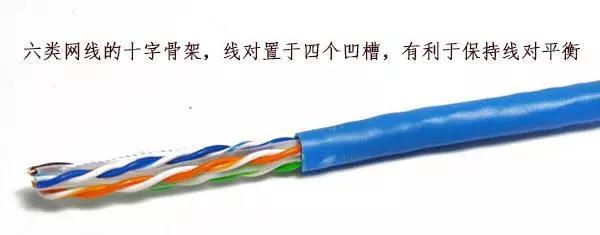

        六類網線內部比超五類網線要多了一個白色十字骨架,4對線芯分別置于十字骨架的4個凹槽內,所以六類網線的外徑要比普通的網線要粗。

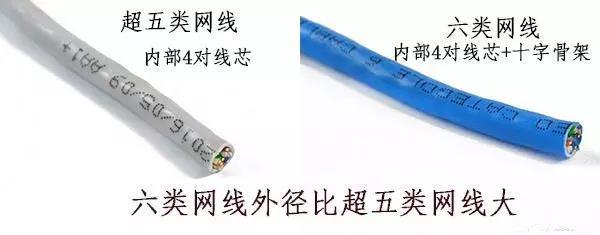

超五類與六類線材對比

        大部分的六類網線內部都是附有十字骨架的,有少部分的六類網線是沒有十字骨架的,在相關的規范中沒有規定六類網線一定要用十字骨架,只要能到達到六類標準就可以了,所以在看網線是否為六類網線時,不能從是否含有十字骨架來分辨。

        但在市場上,大部分的廠家在生產六類網線時并沒有達到六類標準,所以大部分的六類網線都是含有十字骨架的,有的是使用一字骨架隔離的。

        六類網線中央的十字骨架會隨著長度的變化而旋轉角度,保持了4對線芯的線對位置,有利于減少線對間的串擾,同時可以提高電纜的平衡特性,可以在安裝的過程中電纜的平衡結構不遭到破壞。

六類網線

        六類網線相對于超五類網線來說, 布線技術上有一定的難度,在布線的過程中,要注意六類網線導體大小比超五類網線粗,且內部有十字骨架,外徑也比超五類網線要粗,一般來說內徑20mm的線管以放2根六類線為主,防止線纜相互纏繞。

        在IP網絡廣播系統工程項目中,工程綜合布線采用何種線材可根據實際情況來決定,適合就好沒必要追求幾類線材的使用。

        音之圣不承接工程施工等,但可為各項目工程商或集成商提供技術支持,有需要隨時撥打我司電話:400-012-8816.
