廣播系統揚聲器的技術安裝
發布日期:2018-12-24   點擊次數:

公共廣播系統中揚聲器的技術安裝說明

◆ 怎樣計算聲場有效覆蓋面積;

◆ 揚聲器與功率放大器選配關系;

◆ 怎樣進行線路安裝。


1、怎樣計算聲場有效覆蓋面積 ?

      揚聲器的布局設計應根據服務區域的體型.空間高度.環境噪聲和揚聲器的最大聲壓級等參數綜合考慮;另室外擴聲系統還受到氣候條件,風向和環境干擾等影響。

      分散式供聲系統能獲得均勻的聲場。由于揚聲器與聽眾之間的距離近,  故可保持較高的直達聲與混響聲的聲能比,在混響時間較長的條件下也能獲得較好的清晰度,不容易發生回聲問題.

分散式供聲系統有三種形式:第一種是天花揚聲器單元的分散式供聲;第二種是以音柱或音箱為供聲單元的分散式系統;第三種混合分散式供聲系統。
8-15W

      根據聲壓級隨傳播距離的增大而迅速衰減和指向特性偏軸方向的聲壓級隨偏角增大而逐漸減小的特性,我們設揚聲器的指向角a=90度;

單個揚聲器覆蓋面積為S1 需要覆蓋面積

空間高度;

人的身體高度1.5米左右

    S1=0.785{2(H-1.5)}2,80%覆蓋分布,需要的揚聲器總數量N: N=S/S1

      另外我們知道功率每倍升一次,聲壓級會提升3dB;而距離每倍增一次聲壓級會衰減6Db。為使聽眾能獲得良好的清晰度,要求聽眾的直達聲聲壓級要高于環境噪聲聲壓級。

      例如,一個高度H=4m ,環境噪聲為45dB的商廈采用天花揚聲器分散式供聲,選擇海量OTEWALD192的天花揚聲器,它的額定功率是3W , 靈敏度為 91dB . 1W . 1m , 要求直達聲聲壓級高于環境噪聲 35dB ,45dB+35dB=80dB 。3W揚聲器在離揚聲器口1M處的最大聲壓級為(91+4.8) /dB=95.8dB(3W的功率分貝為4.8dB) 。 (H-1.5)=2.5M高度的距離衰減為-9dB{(2.5-1)/1=1.5*6=9dB},因此到達聽眾耳朵高度的最高聲壓級為95.8-9=86.8dB ,可滿足良好的清晰度的要求。

還可算出天花揚聲器之間的間隔距離為2(H-1.5)=5M。使用音柱和音箱或混合分散式供聲時也可按類似方法計算其間隔距離和聲壓級等參數。

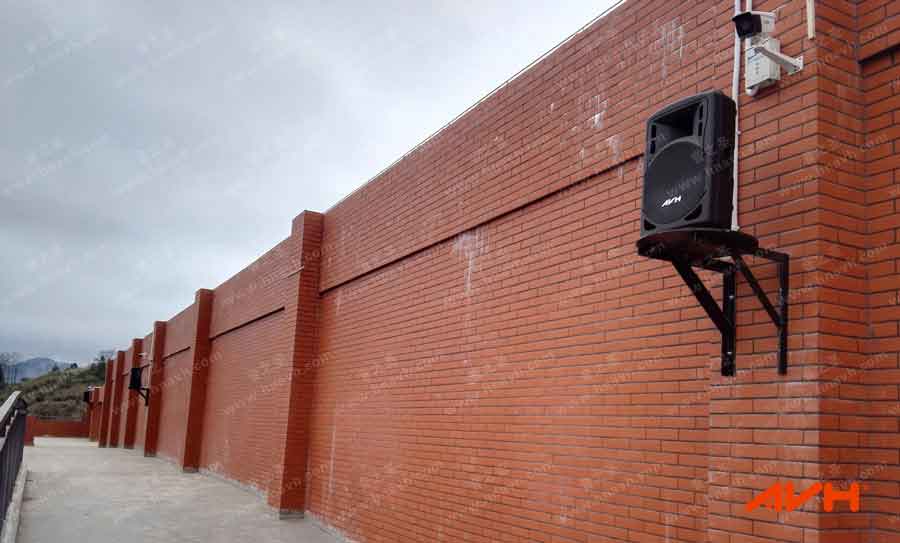

校園廣播系統室外音箱安裝圖

2、揚聲器與功率放大器選配關系

      揚聲器的效能能否充分發揮,主要取決于其驅動放大器---即功放  功放的技術指標主要有輸出功率 ;非線性失真 ;頻響等項待。 功放的不失真輸出功率應不小于揚聲器額定功率的總和 ,1.2-2.0倍為最佳選配。功放的輸出功率過大時,不僅容易損壞揚聲器且浪費投資 。這是容易理解的,但功率不足的危害卻往往被人忽視 。當功放功率不足時 ,系統很容易進入飽和狀態 ,從而導致嚴重失真及功放機保護 。尤其值得注意的是 :一旦功放產生削頂失真 ,除危及功放本身外 ,還會衍生出大量高頻分量 ,極易燒毀揚聲器中的高頻單元。


3、怎樣進行線路安裝

      公共廣播系統由于傳輸距離比較遠,普遍采用定壓輸出輸入傳輸方式,為了保證號在線路上不產生太大的衰減,安裝線路時要根據傳輸功率、傳輸距離、連接方式等進行合理選擇,為了達到消防要求,線管采用鐵質或阻燃PVC。

      另外,設計時,每一路終端采取并聯接法,接于同一個功率放大器的各終端(線間變壓器和揚聲器)的總阻抗小于或等于功率放大器的額定負載阻抗值。為使聲場達到預定的均勻度,可調節喇叭(線間變壓器)上0V-70V0V-100V輸入的兩個檔位,視具體情況而定。
